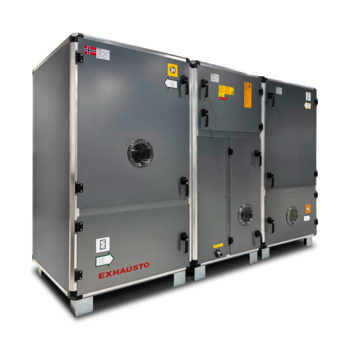

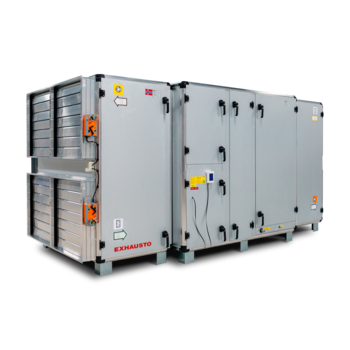

Automatikk til TOPP-serien



INTRODUKSJON

Alle TOPP fås med integrert EXcon-automatikk som sikrer optimal styring avinneklimaet i stort sett alle applikasjonsområder. Vi tilbyr dessuten via EXcon-automatikken spesielle løsninger til bruksområder som krever spesielle styringsmuligheter, f.eks. butikkløsninger som sikrer korrekt inneklima, inkl. områder med fukt, spesielt kjøestyring og nøyaktig temperaturstyring.

EXcon-automatikken brukes til styring avbl.a. luftmengder, varme og kjøling. Hvordan og når automatikken skifter mellom de innebygde funksjonene settes i driftsprogrammet. Programmet kan om nødvendig settes til side ved midlertidige tvangsstyringer, før det går tilbake til det aktive driftsprogrammet.

Kort om EXcon-automatikken:

Brukervennlig

• Innebygd brukervennlig webserver med brukertilpasset informasjonsnivå

Pålitelig

• Med moduloppdelt BUS-system for sikker drift
• Sikkerhet mot uautorisert adgang
• Effektiv feilsøking og oversikt

Kostnadsoptimalt

• Enkel implementering, opplæring og vedlikehold
• Mange tilpasningsmuligheter
• Unik brukervennlighet
• Energibesparende via sikring avoptimal drift

Fleksibelt

• Med plattform som kan kundetilpasses
• Mulighet for oppgradering

Framtidssikret

• Oppdatering avprogramvare via SD-kort
• Mulighet for integrasjon i mange forskjellige CTS-systemer

• Nattsenking
• Alarmlogg og datalogg
• Styring etter dags-, uke eller årsplan
• Forlenget drift
• Ekstern forsert drift med etterløp
• Alarm-e-post
• Sommernattkjøling
• Automatisk sommer/vinterskift
• Utetemperaturkompensering
• Statisk og dynamisk trykkovervåking avfilter
• Sonestyring for 4 soner (krever sonemoduler)
• Portalløsning – Samlet overvåking av 5 anlegg med EXcon/EXact2
• Via CTS – Mer enn 800 registre eller objekter er tilgjengelig (modbus/bacnet)
• Utetemperaturkompensering
• Digitale innganger til:
  - ekstern nullstilling avalarmer
  - ekstern lav, medium og høyhastighet
  - ekstern start/stopp
• Digitale utganger til
  - A alarm
  - B alarm (konfigurerbar for lav/høy hastighet eller sommernattkjøling)
  - Driftsanlegg
  - Brannalarm
  - Tilbakestilling avalarm

Nettverkskommunikasjon:

Nettverkskommunikasjonen støtter BACnet over TCP/IP og Modbus over RS485 eller TCP/IP.

EXcon automatikken har BACnet Standardized Device Profile (Annex L) som:

BACnet Advanced Application Controller (B-AAC)



Betjening av EXcon-automatikken

Excon-automatikken kan styres fra betjeningspanelet, BMS eller nettserver over nettverk eller via WAP (Wireless Access Point).

Betjeningspanel

Med TOPP følger også et touch kontrollpanel og to meter kabel. Betjeningspanelet kan plasseres ved selve aggregatet eller i et kontrollrom i nærheten. Betjeningspanelet er med sin visuelle brukerflate enkelt og greit å bruke for alle brukere.



WAP (Wireless Access Point)

WAP er en liten WIFI-ruter som kan festes inne ved automatikken i aggregatet. Dermed kan man få kontakt med nettserveren trådløst via PC, smarttelefon og nettbrett, så man enkelt og greit kan konfiguere aggregatet via mobile plattformer.



EXcon Automatikk til TOPP

WEBLØSNING

TOPP leveres med en innebygd intelligent webserver med brukertilpassede menyer og informasjon.

Styr det hele via Internett

En enkel og oversiktlig webstyring er standard på alle modulaggregater. Med løsningen vises og styres luftmengdene i enkle bilder i webstyringen, på samme måte som for status på og styring avkomponenter.

Ukeprogram

Et oversiktlig ukeprogram sikrer at anlegget kan fungere uten tilsyn eller inngrep. Skulle det bli nødvendig med tvangstyrt drift, er dette også mulig


Tilpassing av ukeprogram

Driftsstatus

Aktuell status på aggregatet framgår av et flytskjema. Ved å klikke på de enkelte komponentene i diagrammet, vises de innstilte settpunktene og aktuelle verdier.


Statusvisning – aggregatet og komponenter

Alarmer

Alle alarmer logges og kan settes opp til å gi beskjed via e-post om feiltilstander.
Alarmmenyen inneholder flere skjermbilder, bl.a. Alarm-loggmeny og alarm-oversikt-meny, hvor man kan se kommende alarmer

Visning av alarmlogg

STYRING OG REGULERING

Innstilling av driftsparametere

Fabrikkinnstilling av standard driftsparametere og settpunkter foretas etter normene for komfortventilasjon. Ytterligere tilpasning til den endelige driftssituasjonen foretas ved test og oppstart av aggregatet.

---

Styringsformer

Vifterregulering

• Konstant Luftmengde
• Konstant trykk
• Konstant trykk tilluft med avtrekk som slave
• Konstant trykk avtrekk med tilluft som slave
• ADCV Adaptiv trykkregulering (patentert løsning for energioptimalisering av VAV
• GreenZone / GreenZone Slave

Temperaturregulering

• Konstant tillufttemperatur
• Konstant fraluftstemperatur
• Konstant romtemperatur
• Konstant differanse mellom fraluft og tilluft
• Sommer- og vinterkompensasjon
• Omluftoppvarming (tilvalg)
• Sommernattkjøling

---

aDCV - patentert adaptiv trykkregulering

Den patenterte adaptive trykkreguleringen som er utviklet av Aldes optimerer energimessige og reguleringstekniske svakheter ved konstanttrykkreguleringen av ventilasjonssystemer med variable luftmengder. Gjennom den patenterte adaptive trykkreguleringen kan det oppnås opp til 43%* besparelse på energiomkostnadene.

Gjennom den patenterte adaptive trykkreguleringen kan det oppnås opp til 43%* besparelse på energiomkostnadene. *opp til 43% i forhold til et anlegg med konstanttrykkregulering (VAV).  Opp til 20% i forhold til et behovsstyrt anlegg med konstanttrykkregulering (DCV).



aDCV gir flere fordeler

Bruk aDCV og oppnå en energibesparelse ved lavere trykktap og lavere lydnivå

Ved konstanttrykkreguleringen blir det stilt et konstant trykk til rådighet i alle luftmengdeområdene gjennom ventilasjonsanlegget (Fig.: 1 – blå linje).

Ved variable volumstrømsystemer – for eksempel soneregulering via CO₂ eller fuktighet, krever ventilasjonsanlegget imidlertid mindre trykktap i systemet ved lavere luftmengde (Fig.:1 - rød linje).



SFP-verdi

aDCV – den patenterte adaptive trykkreguleringen senker trykket i ventilasjonsanlegget ved fallende luftmengde og stiller kun den nødvendige luftmengden til rådighet.

Dermed bruker ventilasjonsanlegget - spesielt i delbelastningssonene, vesentlig mindre energi enn ved konstanttrykkreguleringen (Fig.: 2 – rød linje)

Lydnivå

På grunn av det lavere trykkravet i delbelastningssonene i ventilasjonssystemet og derved lavere turtall på viften kjører ventilasjonsanlegget vesentlig mer lydløst.
Eventuelle volumstrømsregulatorer skal derfor ikke redusere overskytende trykk og genererer derfor mindre støy. (Fig.: 3 – rød linje).

Lydreduksjonen vil være mest tydelig ved lav belastning.


Etter innlegging av referanseverdier beregner EXcon-styringen i våre SMART aggregater en trykkurve for luftmengden for styring av ventilasjonen. Under drift måler styringen luftmengden og trykket og korrigerer settpunkter ved avvik.



	Trykk (P)	Luftmengde (Q)
A	Pmin	Qmin
B	Pmin + (Pmax - Pmin)/2	Qmin + (Qmax - Qmin)/4
C	Pmin + (Pmax - Pmin) ∗3/4	Qmin + (Qmax - Qmin)/2
D	Pmax	Qmax

TOPP-serien, tilbehør til automatikk (sensorer)

Du kan kjøpe til følgende sensorer som tilbehør til EXcon-automatikken:

Trykkføler for kanalmontasje

Trykkføler for konstanttrykkregulering av både tilluft- og fraluftkanalen - inkl. Modbus-kommunikasjon.

PTH-DUCT
Forsyning via modbus	24 V DC
Måleområde	0 - 2500 Pa
Nøyaktighet - Drift - Kortvarig, likevel	-20 °C til 40 °C -30 °C til 50 °C
Kapslingsklasse	IP54

---

CO2-sensor

CO2-sensor til rom- eller kanalmontering

Belimo 22DC-11/
Forsyning	24 VAC/DC
Styresignal, analogt output	0-10 VDC
Måleområde - CO2:	0-2000 ppm
Nøyaktighet CO2-DUCT - CO2:	±50 ppm @25°C
Nøyaktighet CO2-ROOM - CO2:	±1 % av måleområdet og ±5 % av målt verdi
Kapslingsklasse	IP67

---

VOC-sensor

VOC-sensor med Modbus VOC-sensoren brukes til å måle luftkvaliteten ved behovstyring. Sensoren måler innholdet av flyktige organiske gasser som avgis fra mennesker, inventar, rengjøringsmidler og byggematerialer. VOC-konsentrasjonen omregnes til CO2-ekvivalent. Sensoren kan dermed erstatte eksisterende CO2-sensorer.

VOC-sensor
Forsyning	18-30 VDC, nominelt 24 VAC/DC via Modbus
Opstartstid - reaksjonstid	15 min. --> 5 min
Måleområde	450-2000 ppm CO2-ekvivalent
Nøyaktighet RH	± 150 ppm

---

PIR-sensor

Bevegelsessensor som overstyrer aggregatet ved bevegelse i rommet der den er montert. Detektoren har et dekningsområde på 110°. For uønsket start og stopp kan det legges inn forsinkelse.

PIR-sensor
Forsyningsspenning	24VAC/DC (18 - 26 VAC/DC)
Strømforbruk	Type: 500 mW, max 1W
Output	Relé: 24 VAD/DC, 5A/NO, 3A/NC
Detekteringsområde - Dekningsvinkel - Rekkevidde	110° Ca. 15 m.
Temperaturområde	-10 til +60 °C
Forsinkelse - Startforsinkelse - Stoppforsinkelse	Fra 0 til 10 min. Fra 5 sek. til 30 min.
Dimensjoner L x H x B	66 mm x 112 mm x 45 mm
Vekt	56 g

---

Romføler

Romføler for registrering av romtemperatur. Romføleren er beregnet for montering på vegg eller montering i veggboks. Polarhvit

Romføler
Forsyning	24 VAC/DC
Måleområde	-20 °C til +70 °C
Kapslingsklasse	IP20

---

Utetemperaturføler

For måling av utetemperatur, brukes bl.a. i butikkløsninger for styring av omluftfunksjon ved kjøling.

Utetemperaturføler
Forsyning	24 VAC/DC
Måleområde	-40°C til +70°C

---

Temperaturføler for returvann

Temperaturføler for returvann på HW-/HWR-varmebatterier og CW-kjølebatterier. Temperaturføleren monteres på returvannrøret.

TS-RETURN
Forsyning	24 VAC/DC
Måleområde	-50°C til +70°C

---

---

Fukt- og temperaturføler via Modbus

HTH6200 er en kombinert fukt- og temperaturføler for kanalmontasje. Føleren kan leveres i 3 utgaver, HTH6202, HTH6203 og HTH6204. Den mekaniske utførelsen er lik for alle tre, forskjellen er Modbus-adresseringen.

HTH6202/-6203/-6204
Forsyning	24 VDC via Modbus
Måleområde, temperatur	-40°C til +120°C
Måleområde, fukt	0-100% RH

TOPP-serien, øvrig tilbehør til automatikk

Du kan kjøpe til følgende sensorer som tilbehør til EXcon-automatikken:

Røykdetektor

Unigard røykdetektor er spesielt utviklet for måling avrøykgasser i ventilasjonskanaler. Detektoren kan plasseres i aggregatet eller ettermonteres i kanalen

Røykdetektor
Forsyning	24 VAC/DC
Måleområde	Optisk
Måleområde temperatur	-10°C til +55°C
Kapslingsklasse	IP54

---

Branntermostat

Til utkobling av AHU ved brann. Velg mellom utkobling ved 50 °C og 70 °C

Branntermostat
Temperaturområde	50 °C70°C

---

Branntermostat (justerbar)

Branntermostaten er en temperaturstyrt elektrisk avbryter som kan monteres direkte i kanaler. Den har en skiftekontakt (NC/CO). Branntermostaten leveres med dykkrør. Termostaten har en spiralformet bimetallføler i følerrørets ytterste ende. Hvis lufttemperaturen overskrider termostatverdien (justerbar 40–70 grader) bryter kontaktsettet. Gjenkobling må skje manuelt via tilbakestillingsknappen på termostathuset og kan først gjøres når lufttemperaturen er falt til 15 °C.   Termostaten har en spiralformet bimetallføler i følerrørets ytterste ende. Hvis lufttemperaturen overskrider termostatverdien (justerbar 40–70 grader) bryter kontaktsettet. Gjenkobling må skje manuelt via tilbakestillingsknappen på termostathuset og kan først gjøres når lufttemperaturen er falt til 15°C.

Teknisk informasjon
Brytertemperatur	40-70°C
Maks omgivelsestemperatur, føler	125°C
Maks omgivelsestemperatur, termostathus	80°C
Mål H x B x L	55 x 156 x 167 mm
Følgerlengde	100 mm
Dykkrørlengde	240 mm
Kanalutboring	Ø20 mm
Tetthetsklasse	IP65
Tillatt kontaktspenning/strøm	24 V/ 250VAC Kontakt 11-12: 16A/2 5A 11-13 2A/0.4A
