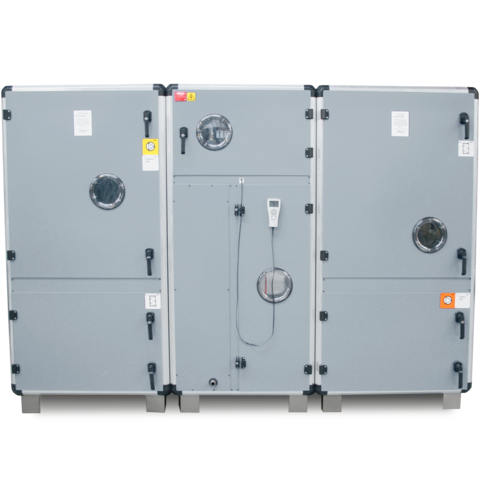

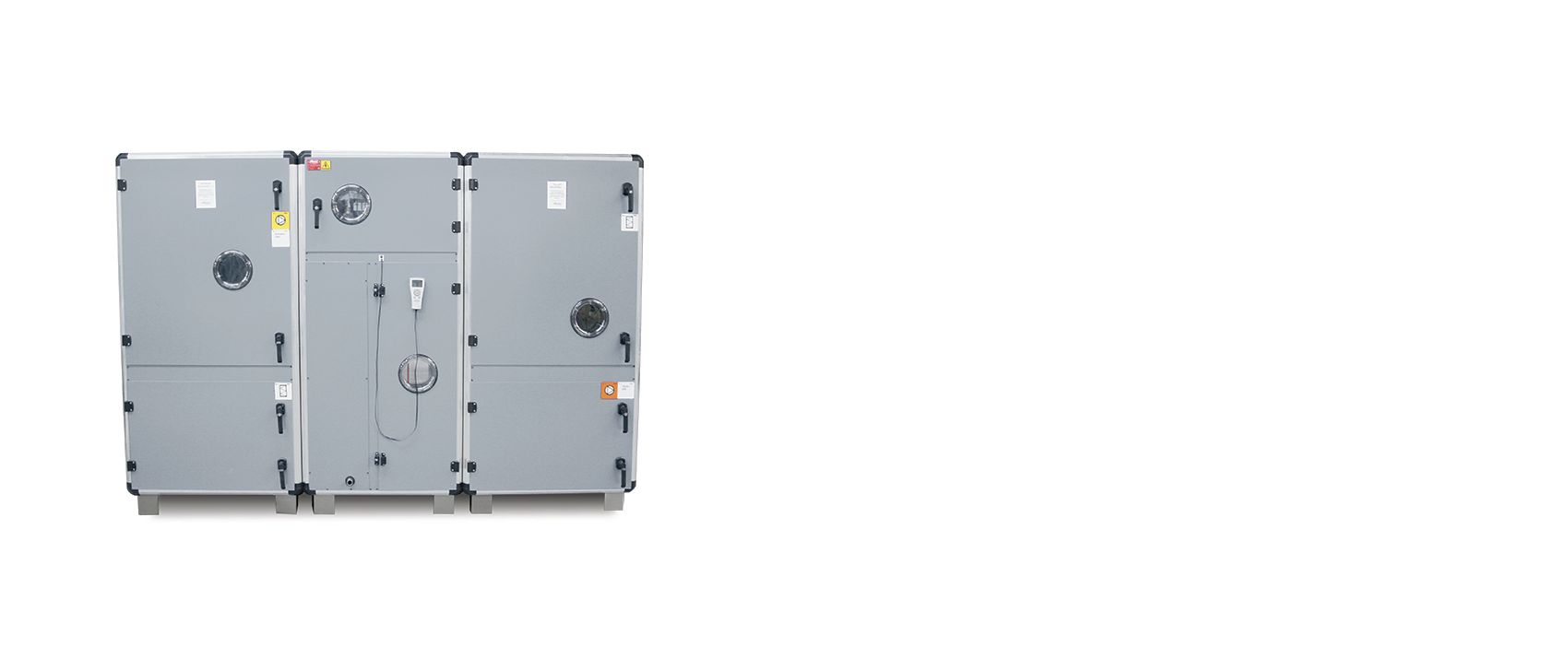

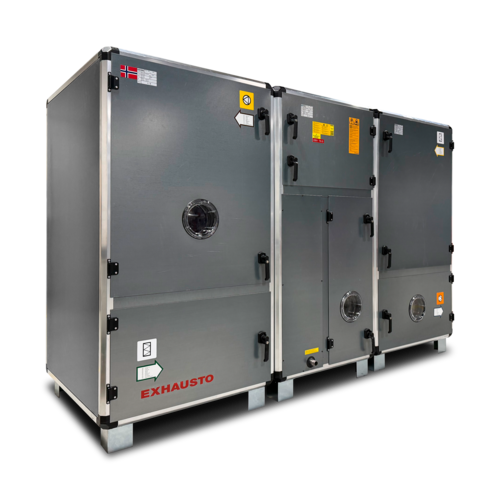

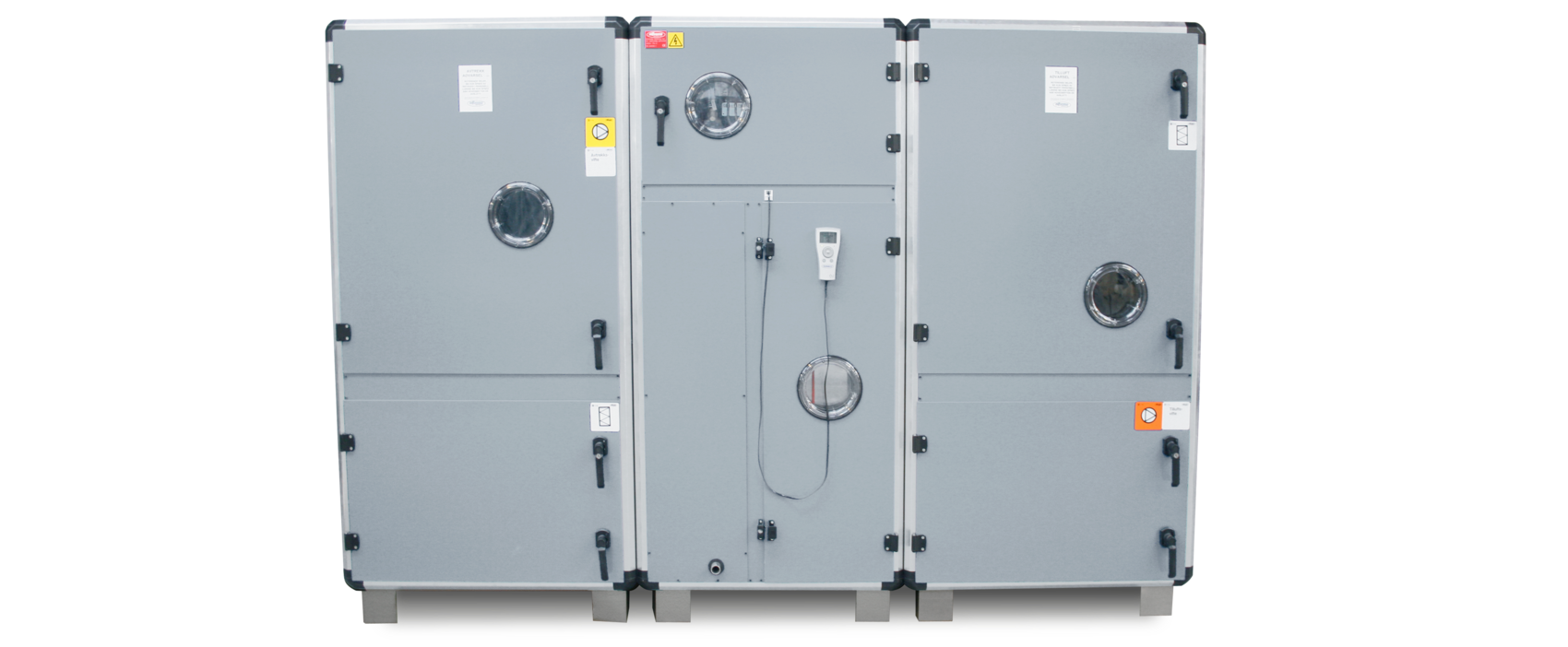

TOPP
Ventilasjonsaggregat
Aggregatene er konstruert for fleksibel, funksjonell og totaløkonomisk luftbehandling og leveres seksjonsdelt for innendørs oppstilling. TOPP-serien leveres i fem størrelser med luftmengder opp til 9 000 m3/h. TOPP-serien kan også leveres med integrert DX-kjøling.
- Mekanisk yteevne: I henhold til DS/EN 1886
- Styrke av aggregathus: Klasse D2 (M)
- Tetthet ved undertrykk på -400 Pa: L2 (M)
- Tetthet ved overtrykk på +700 Pa: L3 (M)
- Filter bypass lekkasje: F9 ved under - og overtrykk
- Termisk transmisjon: T3 (M)
- Termisk kuldebrofaktor: Klase TB4 (M)
- Norm: DS/EN ISO 12994-2
- Korrosjonskategori: C4
KABINETT
Alle seksjonene består av kabinetter som er konstruert ut fra samme grunnprinsipp med rammeprofiler og isolerte paneler. Generelt er det overalt lagt stor vekt på tilgjengelighet og servicevennlighet.
PROFILER
Rammeprofilene er framstilt av aluminium. Dette sikrer så vel høy styrke samt høy grad av korrosjonsbestandighet. Rammene er montert med hjørner i støpt aluminium, og har mykt avrundede kanter.
PANELER
Panelene er framstilt av aluzink AZ185 med korrosjons klasse C4, og er isolert med 50 mm Rockwool mineralull som sikrer så vel god termisk isolering, som god lyddemping (ekstern støy).

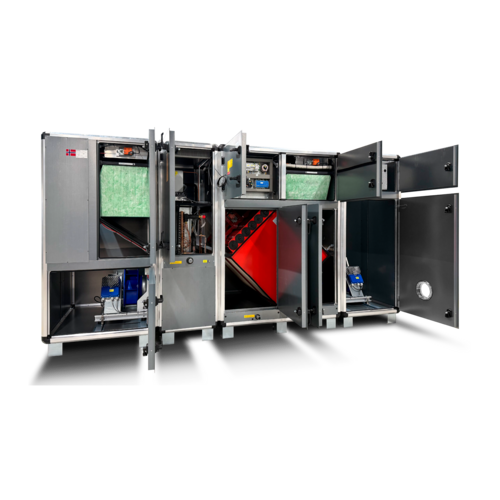

INSPEKSJONSDØRER
Dørene åpner 180° og gir enkel adgang for inspeksjon og service. Dørene er tettsluttende og bygd opp etter samme prinsipp som panelene, men forsynt med tetningslister.
| Varianter | Filtre |
|---|---|
| TOPP-1 | 592x287 mm (1 stk. ) |
| TOPP-2 | 892x287 mm (1 stk) |
| TOPP-3 | 892x442 mm (1 stk.) |
| TOPP-4 | 592x442 mm (2 stk.) |
| TOPP-5 | 1 x 592x592mm - 1 x 490x592mm - 1 x 287x592mm (3stk.) |
| TOPP-6 | 1 x 592x592 mm - 1 x 490x592 mm - 1 x 287x592 mm (3 stk.) |
| Varianter | Maks. luftmengde (m3/h) |
|---|---|
| TOPP-1 | 1800 |
| TOPP-2 | 3000 |
| TOPP-3 | 4000 |
| TOPP-4 | 5000 |
| TOPP-5 | 7500 |
| TOPP-6 | 9000 |
Topp-serien, muligheter for kjøling
TOPP-serien kan leveres med integrert DX-kjøling eller forberedt for eksternt isvann eller DX-kjøling.
INTEGRERT DX-KJØLING
TOPP med integrert DX-kjøling gir en kompakt kjøleinstallasjon som er billig å installere, da det ikke er behov for eksterne komponenter som utedeler, el-installasjoner og skjemmende hulltaking.
Det er en god løsning der det bare er bruk for små kjølemediefyllinger. R407C benyttes som kjølemedium i alle størrelsene.
TOPP leveres med driftssikker, støysvak og vibrasjonsfri Copeland Scroll-kompressor, enten enkelt scroll eller tandem scroll. Kjølekretsen er sikret med elektroniske pressostater. Trykkavlesning i håndterminal og WEB-server. Ved VAV-anlegg utstyres kjølemaskinene med flere trinn eller i kombinasjon med frekvensstyring avkjølekompressoren. Excon korrigerer for densitetsendringer i avtrekksluften, dette sikrer stabil og balansert drift.
Alle elektriske tilkoblinger for kjøledelene er ferdig montert og testet fra fabrikken.
EKSTERNE KJØLEBATTERIER
NOVAGGAIR2-automatikken er forberedt for å kunne styre eksterne isvannsbatterier og DX-maskiner.
- Patentert automatisk lekkasjekontroll (ALC™) hindrer overføring av avtrekksluft og resirkulering av luftbårne partikler og gasser, inkludert viruspartikler, elimineres.
- Valg av filtre og forfilter for å garantere luftkvaliteten
- Valg av integrert kjøling
- Integrert bryter,
-
EXcon 100 % Plug & Play-kontroll:
- Konstant luftstrøm,
- Konstant trykk ,
- Patentert adaptiv trykkregulering
- Variabel luftstrøm med CO2/VOC-sensor (0-10 V signal),
- Regulert trykk: optimal trykkregulering brukes til å tilpasse trykksettpunktet i henhold til målt luftstrøm for å sikre energieffektivitet,
- Temperaturkontroll,
- Integrert klokke: Driftstimer kan styres med timer.
-
BMS kommunikasjonsprotokoller:
- Integrert webserver TCP/IP RJ45,
- ModbusRTU RS485,
- BACnet TCP/IP
- LON (tillegg).
- Versjon uten automatikk også tilgjengelig,
INTEGRERT AUTOMATIKK
EXcon støtter følgende nettverk:
Integrert webserver – TCP/IP
Modbus – RS485/TCP/IP
BACnet – TCP/IP
EXcon er basert på BUS-teknologi med en lang rekke eksterne kommunikasjonsmuligheter. All styring kan skje fra sentral enhet via webserver
EXHAUSTO tilbyr spesialløsninger for områder som krever spesielle styringsmuligheter, for eksempel butikker som har behov for presis temperaturstyring, spesiell kjølestyring og områder med befuktning.
