EXHAUSTOs avanserte EXact2-automatikk styrer VEX100CF

Generelt

EXact2-automatikk

Bak den enkle betjeningen ligger den avanserte EXact2-automatikken som sikrer optimal driftsøkonomi. Automatikken tilpasses enkelt den daglige rytmen på bruksstedet, f.eks. skolen, kontoret eller i boligen.

EXact2-automatikkens egenskaper

- Enkel betjening
- 3 brukernivåer, 2 med adgangskode (tekniker og spesialist)
- Flere inneklimanivåer, som bl.a. kan tilpasse ventilasjonen etter det aktuelle behovet vha. et innebygget ukeur
- Se flere utvalgte funksjoner i funksjonsoversikten

Betjening av EXact2-automatikken

EXact2-automatikken kan styres fra betjeningspanelet (Se avsnittet "HMI kontrollpanel" under), BMS eller nettserver over nettverk eller via WAP (Wireless Access Point).

WAP (Wireless Access Point)

WAP er en liten WIFI-ruter som kan festes inne ved automatikken i aggregatet. Dermed kan man få kontakt med nettserveren trådløst via PC, smarttelefon og nettbrett, så man enkelt og greit kan konfiguere aggregatet via mobile plattformer.

HMI-kontrollpanel

EXact2

HMI2-350-TOUCH betjeningspanel

Betjeningspanelet er et berøringspanel som gir adgang til den vanlige, daglige betjeningsflaten.

Teknikere og spesialister kan få tilgang til mer avanserte menyer og parametere via et 4-sifret passord

Betjeningsflate

Brukermenyen er det daglige betjeningsgrensesnittet med lett forståelige symboler som forteller om anleggets tilstand og samtidig gir mulighet for å endre temperatur- og ventilasjonsnivået.

Alarmer vises av en klokke i displayet. Her kan man trykke seg videre og få informasjon om den konkrete alarmen.

Behovet for manualer og veiledninger er minimalisert pga. de svært informative hjelpetekstene i gult. Hjelpetekstene finnes i tekniker- og spesialistnivåene.

Hjelpetekstene finner du under menypunktene i tekniker- og spesialistmenyen

Ikoner i displayet

Grafiske elementer gjør det enda lettere å forstå informasjonen som fremgår av displayet.

	Meny Trykk for å se meny

	Temperatur-/ventilasjonsnivå Temperatur- og ventilasjonsnivåene kan raskt og enkelt endres midlertidig. Settpunkter vises i displayet sammen med lett forståelige symboler.

	Alarm/advarsel EXact2-automatikken advarer om driftsforstyrrelser ved å vise advarselssymbolet. Ved mer alvorlige forstyrrelser vises alarmklokken i displayet.

	Ekstern stopp Hvis ventilasjonsanlegget er stoppet via muligheten for ekstern start/stopp, vil dette symbolet bli vist i displayet.

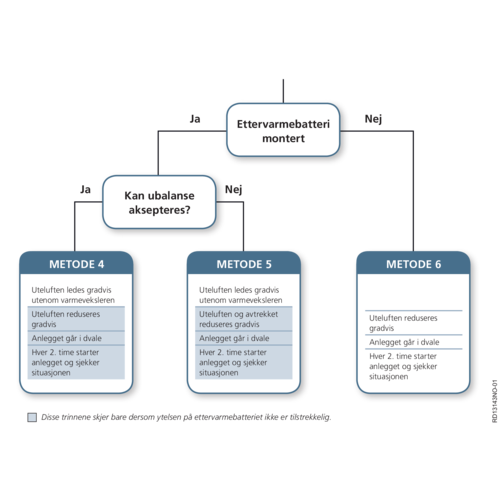

	Avising Når den innebyggede avisingsfunksjonen er i drift, vil frostsymbolet bli vist i displayet.

	Manuell drift EXact2-automatikken har mulighet for manuell drift. Dette symboliseres i displayet med "håndsymbolet".

	Ukeplan Hvis automatikken er innstilt på drift med aktivert ukeplan, vil "ursymbolet" være vist i displayet.

	Overstyring Ved settpunktendring av temperatur- og ventilasjonsnivået vil overstyringssymbolet bli vist inntil overstyringen opphører ved neste skift i ukeplanen.

	BMS Drift styrt av BMS.

	AUX Eksternt styrt drift.

	Sommertid/vintertid EXact2-automatikken skifter automatisk mellom sommer- og vintertid. Symbolet viser aktuell innstilling.

	Fire Branntermostat(er)/røykdetektor aktivert.

	Service Servicedisplay tilkoblet.

	Kommunikasjon Manglende kommunikasjon på ekstern BUSS, eller kommunikasjonen mellom VEX og HMI er brutt.

Ekstern kommunikasjon

Nettserver

EXact2-automatikken leveres som standard uten nettserver. Ved tilkjøp av nettserver oppnås følgende muligheter:

En lokal PC kan tilkobles aggregatet for overvåkning og oppsett.
Aggregatet kan kobles til lokalt nettverk (LAN) med tilgang fra PC på samme nett.
Aggregatet kan kobles til Internett med tilgang fra eksterne PCer.

Felles for alle mulighetene er at det ikke stilles andre krav til PC-en enn at den skal ha nettleser. Nettserveren er beskyttet med adgangskode.

Nettserverens brukergrensesnitt er bygd opp på samme logiske måte som menyene i kontrollpanelet. Denne ensartetheten gjør systemet enkelt å bruke. Oversiktsbildet er ferdigkonfigurert og klar for overvåkning av ventilasjonsaggregatet. Nettserveren kan sende e-post ved alarm, logge verdier mv.

Tilkobling til CTS-anlegg

Nettserveren kan som standard kommunisere via Modbus RTU RS485, BACnet MSTP eller BACnet IP. Et CTS-anlegg som bruker en av disse kommunikasjonsformene, kan derfor lett kobles til aggregatet.

webserver illustration

Konvertering til andre protokoller

Med nettserveren er det mulig å koble aggregatene til CTS-anlegg med andre protokoller via en konverter (gateway). Konverteren er tilkjøp, og følgende muligheter er tilgjengelige:

1. MLON - Modul for konvertering til LON
2. MTCP - Modul for konvertering til Modbus TCP/IP

LON illustration

Prøv EXact2-styringen online

EXact2-styringen kan prøves online på et VEX340-aggregat som står hos EXHAUSTO i Langeskov.

Dette aggregatet er plassert frittstående og uten kanaltilkoblinger.

Det er tilgang til styringen via adressen http://exact.exhausto.dk:8340/

For teknikeradgang til anlegget brukes følgende:

Brukernavn: VEX340
Adgangskode: 1111 (4 ettall)

OBS! Bare én bruker kan være logget på om gangen.

Funksjonsoversikt aggregat

VEX100CF

Funksjon / komponent	Beskrivelse	+Standard -Tilbehør
Filtervakt - timer	Tidsbasert filterovervåkning. Det er mulig å innstille antall driftsdager før filteret skal byttes.	+
Filtervakt - trykk (MPTF)	Trykkfølere for overvåking av trykkfall over filtre - alarm ved høyere trykkfall enn innstilt verdi og «Early Warnings»	+
Bypass	Ved modulerende bypass av avtrekksluften reduseres varmegjenvinningen, slik at ønsket tilluftstemperatur kan opprettholdes om våren, sommeren og høsten	+
Temperaturfølere	1) I avtrekksstussen for måling/styring av romtemperaturen	+
	2) I avkaststussen for måling av avkasttemperaturen	+
	3) I uteluftsstussen for utetemperaturkompensering og nattkjøling	+
	4) I tilluftsstussen for måling/styring av tilluftstemperaturen	+
	5) Kanaltemperaturføler	-
	6) Romtemperaturføler	-
Overopphetningssikring	Ved fare for overoppheting av motorer og motorkontroller stoppes anlegget - manuell tilbakestilling	+
Brannalarm	Branntermostater (40/50/70 °C), røykdetektorer og andre brannmelderkontakter kan tilkobles. Aggregatets funksjon når brannalarmen utløses, kan innstilles	-
Stengespjeld - uteluft (krav ved varmtvannsbatteri)	Spjeld montert i uteluftskanal - stenger ved anleggsstopp - kan leveres med fjærreturmotor	- (+)
Stengespjeld - avkast	Spjeld montert i avkastkanal - stenger ved anleggsstopp - kan leveres med fjærreturmotor	-
Temperaturregulering	Regulering av tilluftstemperatur	+
Temperaturregulering	Regulering av romtemperatur	+

Funksjon / komponent	Beskrivelse	+Standard -Tilbehør
Kompenseringsfunksjoner	Utetemperaturkompensering Luftmengdereduksjon Utekompensering av luftmengde Sommerkompensering CO₂-kompensering Fuktighetskompensering	+
Nattkjøling	Anlegget kan innstilles til å starte om natten for å kjøle ned bygningen	+
Kontrollpanel	Panel for betjening på bruker-, tekniker- og spesialistnivå	+
Ukeur	For innstilling av ønskede tidspunkter for skift mellom inneklimanivåer	+
Nettserver	Nettserver med mulighet for styring og overvåkning Modbus RTU RS485, BACnet MSTP, BACnet IP	-
Busskommunikasjon (krever nettserver)	Modbus TCP/IP LONWORKS	-
Kjølegjenvinning	Kjølegjenvinning etter behov	+
Frostsikring - Tice	Temperaturbasert automatisk funksjon for frostsikring av motstrømsveksler	+
Frostsikring - trykk (DEP)	Trykkbasert automatisk energisparefunksjon for frostsikring av motstrømsveksler (krever tilbehør: AFC)	+
Konstanttrykkregulering	Mulig både på avtrekks- og tilluftssiden	-
Bevegelsesføler (PIR)	For automatisk regulering av inneklimanivåer	-
Luftmengdemåling (AFC)	Luftmengden vises i kontrollpanel/nettserver. AFC er nødvendig ved luftreguleringsmetodene: 2. Konstant luftmengde 3. Konstanttrykkregulert avtrekk med fast innstilt tilluft 4. Konstanttrykkregulert tilluft med fast innstilt avtrekk 5. Konstanttrykkregulert avtrekk med slavestyrt tilluft 6. Konstanttrykkregulert tilluft med slavestyrt avtrekk	+
Inneklimanivåer	Urstyrt (komfort, standby, økonomi, av) Manuell	+
Alarmlogg	Visning av de siste 100 alarmene	+
Alarmrelé	Relé for ekstern alarm (potensialfri)	+

Funksjonsoversikt varmebatteri/varmepumpe

EXact2

HCW - Internt varmtvannsbatteri

Funksjon / komponent	Beskrivelse
Temperaturfølere	1) I tilluften for måling/styring av tilluftstemperaturen
	2) På returrøret fra varmtvannsbatteriet for å holde varmebatteriet varmt og for å frostsikre dette
	3) For frostsikring av eksterne rørføringer for varmtvannsbatteri (tilvalg)
	4) Temperaturføler på turrøret til varmtvannsbatteriet
Modulerende motorventil	Ventil som regulerer vanntilstrømningen til varmebatteriet trinnløst, avhengig av varmebehovet
Sirkulasjonspumpestyring	1) Styring av sirkulasjonspumpe for varmtvannsbatteriet
	2) Varmholdefunksjon (holder varmebatteriet frostfritt)
	3) Innebygget styring for mosjonering av sirkulasjonspumpen i perioder uten varmebehov

HCE - Internt elvarmebatteri

Funksjon / komponent	Beskrivelse
Temperaturfølere	I tilluften for måling/styring av tilluftstemperaturen
Overopphetningssikring	1) TSA80 sitter på kretskortet, utløser ved 80 °C og har manuell tilbakestilling i HMI
	2) TSA70 sitter i luftstrømmen, utløser ved 70 °C og har automatisk tilbakestilling
	3) TSA90 sitter i luftstrømmen, utløser ved 90 °C og har manuell tilbakestilling i varmebatteri og HMI

MXHP - Modul for styring av ekstern kjøle-varmepumpeunit

Funksjon / komponent

Beskrivelse

Temperaturfølere

I tilluftskanalen for måling av tilluftstemperaturen

Styring

Styring av ekstern kjøle-varmepumpeunit via:

start/stopp-signal
signal om kjøling eller varme
nødvendig regulering 0-10 V (10-0 V)

Funksjonsoversikt kjøling

EXact2

CCW - Eksternt isvannsbatteri

Funksjon / komponent	Beskrivelse
Temperaturfølere	1) I tilluftskanalen for måling av tilluftstemperaturen
Temperaturfølere	2) I turrøret til isvannsbatteriet
Modulerende motorventil	Ventil som regulerer vanntilstrømningen til kjølebatteriet trinnløst, avhengig av varmebehovet
Sirkulasjonspumpestyring	1) Styring av sirkulasjonspumpe for vannvarmebatteriet
Sirkulasjonspumpestyring	2) Innebygd styring for mosjonering av sirkulasjonspumpen i perioder uten kjølebehov

MXCU - Modul for styring av ekstern kjøleunit

Funksjon / komponent

Beskrivelse

Temperaturfølere

I tilluftskanalen for måling av tilluftstemperaturen

Styring

Styring av ekstern kjøleunit via:

start/stopp-signal
nødvendig regulering 0-10 V (10-0 V)

MXHP - Modul for styring av ekstern kjøle-varmepumpeunit

Funksjon / komponent

Beskrivelse

Temperaturfølere

I tilluftskanalen for måling av tilluftstemperaturen

Styring

Styring av ekstern kjøle-varmepumpeunit via:

start/stopp-signal
signal om kjøling eller varme
nødvendig regulering 0-10 V (10-0 V)

Prinsippskisse

VEX100CF

Med HCW og Exact2-automatikk

Prinsippskissen viser komponentene som kan inngå i et VEX100CF luftbehandlingsaggregat.

VEX100CF Prinsippskisse

Med EXact2 kan HCW enten tilkobles direkte på hovedkretskortet eller via MHCW-modulen som vist her. Hvis avstanden mellom aggregat og HCW er under 10 m, kan tilkoblingen skje direkte på hovedkretskortet.

Med HCE- og Exact2-automatikk

Standard- og tilbehørskomponenter

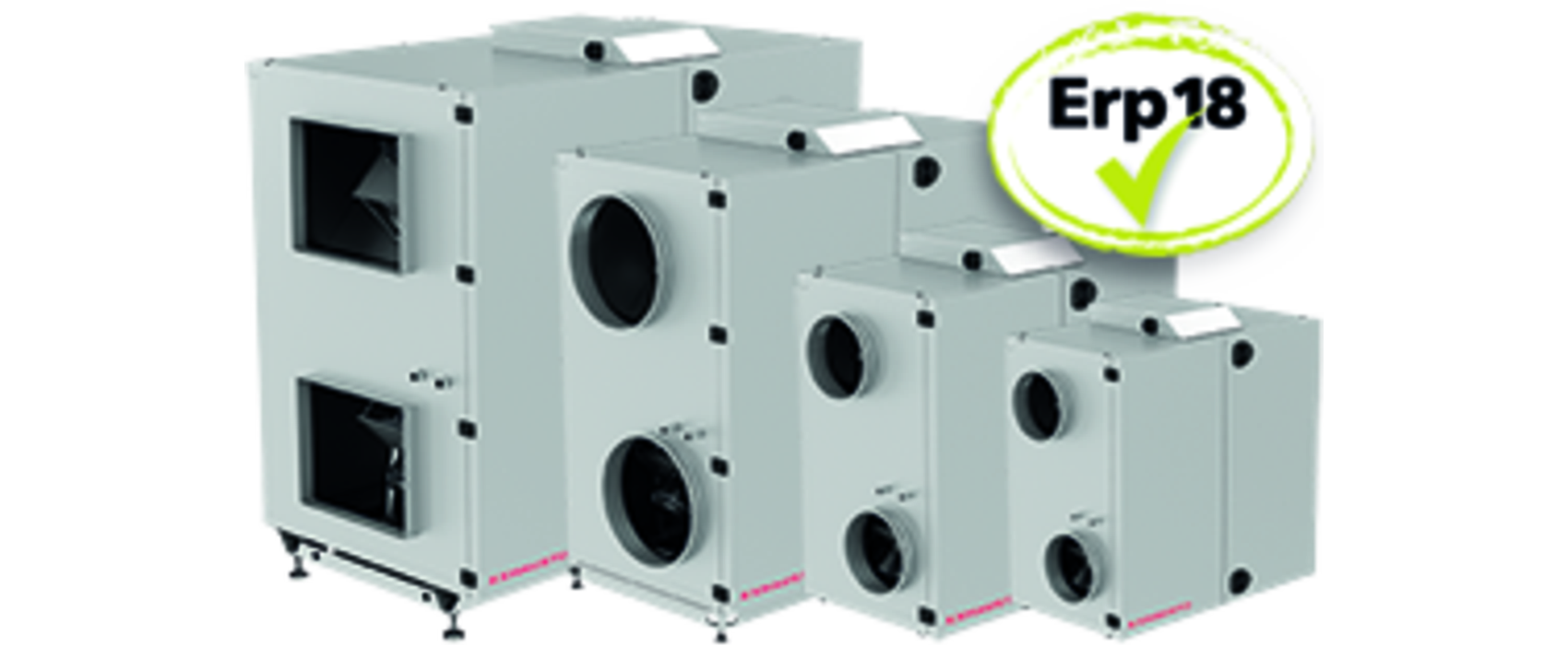

VEX100CF-serien leveres med en rekke komponenter montert i aggregatet eller for montering i kanalsystemet og i oppholdsrommet. I tabellen under er det oppgitt standard- og tilbehørskomponenter for VEX100CF-serien. Tilbehør må bestilles separat.

Forkortelse	Betegnelse	+ = Standard - = Tilbehør
BP1	Spjeld, bypass	+
BT40-70	Branntermostat, trinnløs innstilling	-
CCW	Isvannsbatteri (Cooling Coil Water)	-
CP	Sirkulasjonspumpe*	-
HCE	Elvarmebatteri (Heating Coil Electric)**	+
HCW	Varmtvannsbatteri (Heating Coil Water)**	+
HMI	Kontrollpanel	+
LS	Stengespjeld, avkast	-
LS	Stengespjeld, uteluft (krav og del av leveransen ved varmtvannsbatteri)	- (+)
LSR	Stengespjeld, avkast/uteluft (fjærretur)	-
M1	Viftemotor 1	+
M2	Viftemotor 2	+
MCCW	Isvannsbatteri (Cooling Coil Water), automatikk	-
MC1	Motorstyring 1 (avtrekk)	+
MC2	Motorstyring 2 (tilluft)	+
MIO-CO2-DUCT	CO2-føler, kanal	-
MIO-CO2-ROOM	CO2-føler, rom	-
MIO-PIR	PIR-føler	-
MIO-RH-ROOM	Fuktighetsføler (RH)	-
MIO-TS-DUCT	Temperaturføler, avtrekkskanal (ekstern)	-
MIO-TS-ROOM	Temperaturføler, rom	-
MPT-DUCT	Trykkføler for konstanttrykkregulering	-
MPT1, P1 AFC	Luftmengdestyring, avtrekk	+
MPT1, P2 AFC	Luftmengdestyring, tilluft	+
MPT2, P1 MTPF	Filtervakt, avtrekk	+
MPT2, P2 MPTF	Filtervakt, uteluft	+
MPT3, P1 DEP	Isdetektering	+
MVM	Motorventil, varmtvannsbatteri (HCW)	-
MXHP	Modul til styring av ekstern kjøle-varmepumpeenhet	-
MXCU	Modul til styring av ekstern kjøleenhet	-
SUM ALARM	Alarmrelé	+
TE1,1	Temperaturføler, avtrekk - stuss 1,1	+
TE1,2	Temperaturføler, avkast - stuss 1,2	+
TE2,1	Temperaturføler, uteluft - stuss 2,1	+
TE2,2	Temperaturføler, tilluft - stuss 2,2	+
TE-RPT	Temperaturføler, returrør fra varmtvannsbatteri (HCW)	-
TE-SPT	Temperaturføler, turrør	-
TS-RPT-X	Temperaturføler, retur, eksterne rørføringer (HCW)	-
TSA 70/80/90	Overopphetningstermostat, hhv. 70, 80 og 90 °C	-

* Ikke EXHAUSTO-leveranse.
** Det er kun mulig å velge HCW eller HCE - ikke begge samtidig.

Kabeldimensjonering

VEX100CF

Det er installatørens ansvar å dimensjonere på grunnlag av gjeldende lover og forskrifter. I varmegjenvinningsaggregatet VEX er det innebygget skillebryter og automatsikringer som beskytter aggregatet internt mot overbelastning og kortslutning.

Maksimal kortslutningsstrøm (Icu) iht. EN 60947.2 er 10 kA.
Maksimal forankoblet sikring er 63 A og gG/gL unntatt VEX170CF med HCE, der maksimal forankoblet sikring er 100 A gG/gL.

Tilbehør av typen CCW og XCU kan tilkobles i elskapet for VEX-serien og trenger ikke separat strømkabel. Klemmene (U1, N) kan kun brukes til tilbehøret som er nevnt over, og kan maksimalt belastes med 2 A. Det kan maksimalt tilkobles 1 stk. CCW/XCU (kjøl). EXact2-styringen sikrer at ettervarme og kjøl ikke kan være i drift samtidig.

Maks. fasestrøm er dimensjonerende strøm for valg av kabel. Dersom maks. nullstrøm overstiger maks. fasestrøm, brukes denne for dimensjonering av kabel.

Montering av jordfeilbrytere
Hvis det monteres jordfeilbrytere i installasjonen, må disse være en type som overholder følgende krav:

VEX140CF/VEX150CF/VEX160CF
PFI-bryter type A i henhold til EN 61008 som bryter når det registreres jordfeil med DC-innhold (pulserende likestrøm).

VEX170CF
PFI-bryter type B i henhold til EN 61008, som bryter når det registreres jordfeil med DC-innhold (pulserende likestrøm) og krypstrømmer.

Utkoblingstiden må maksimalt være 0,3 sek.
Det kan forventes lekkasjestrøm på inntil 100 mA.

Automatsikringer innebygget i VEX100CF-serien med varmtvannsbatteri (HCW)

	VEX140CF	VEX150CF	VEX160CF	VEX170CF
Spenning (V)	1x230V+N+PE	3x400V+N+PE
Sikring for automatikk (1x230 V) 2-polet	C-10A	C-10A	C-10A	C-10A
Sikring for MC1 (1x230 V) 2-polet	C-10A	C-10A	C-20A
Sikring for MC2 (1x230 V) 2-polet	C-10A	C-10A	C-20A
Felles sikring for MC1 og MC2 (3x400 V) 3-polet				C-20A
Antall sikringer i alt	3	3	3	2

Automatsikringer innebygget i VEX100CF-serien med elvarmebatteri (HCE)

	VEX140CF		VEX150CF
	7,2 kW	14,4 kW	12 kW	18 kW
Sikring for automatikk (1x230 V) 2-polet	C-10A	C-10A	C-10A	C-10A
Sikring for MC1 (1x230 V) 2-polet	C-10A	C-10A	C-10A	C-10A
Sikring for MC2 (1x230 V) 2-polet	C-10A	C-10A	C-10A	C-10A
Sikring (1) for HCE (3x400 V) 3-polet	C-16A	C-32A	C-32A	C-32A
Sikring (2) for HCE (3x400 V) 3-polet				C-16A
Antall sikringer i alt	4	4	4	5

	VEX160CF			VEX170CF
	14,4 kW	21,6 kW	28,8 kW	31,2 kW	46,8 kW
Sikring for automatikk (1x230 V) 2-polet	C-10A	C-10A	C-10A	C-10A	C-10A
Sikring for MC1 (1x230 V) 2-polet	C-20A	C-20A	C-20A
Sikring for MC2 (1x230 V) 2-polet	C-20A	C-20A	C-20A
Felles sikring for MC1 og MC2 (3x400 V) 3-polet				C-20A	C-20A
Sikring (1) for HCE (3x400 V) 3-polet	C-32A	C-32A	C-32A	C-32A	C-32A
Sikring (2) for HCE (3x400 V) 3-polet		C-16A	C-32A	C-32A	C-32A
Sikring (3) for HCE (3x400 V) 3-polet					C-32A
Antall sikringer i alt	4	5	5	4	5

Kabelplan - tilbehør

VEX100/VEX100CF

VEX100/VEX100CF med HCE elvarmebatteri

VEX100/VEX100CF med HCW varmtvannsbatteri

Forkortelse	Betegnelse
ALARM	Alarmrelé
BT40-70	Branntermostat, trinnløs innstilling
HMI	Kontrollpanel
LS	Stengespjeld, avkast
LS	Stengespjeld, uteluft (krav og del av leveransen ved varmtvannsbatteri)
LSR	Stengespjeld, avkast/uteluft (fjærretur)
MCCW	Isvannsbatteri (Cooling Coil Water), automatikk
MIO-CO2	CO2-føler
MIO-PIR	PIR-føler
MIO-RH	Fuktighetsføler (RH)
MIO-TS	Temperaturføler
MPT-DUCT	Trykkføler for konstanttrykkregulering
MXHP	Modul til styring av ekstern kjøle-varmepumpeenhet
MXCU	Modul til styring av ekstern kjøleenhet
Røykdetektor	Røykdetektor

Kabelplan - batterier

VEX100CF

Med internt ettervarmebatteri - vann (HCW) / isvannsbatteri (CCW)

VEX100CF HCW cable plan

Størrelse	Spenning (V)	Strømforbruk (A) (maks. fasestrøm)	Dimensjonerende strømforbruk (A) (maks. nullstrøm)
VEX140CF	1 x 230 V + N + PE ~ 50Hz	12,5
VEX150CF	3 x 400 V+N+PE ~ 50Hz	8,7	15
VEX160CF	3 x 400V + N + PE ~ 50Hz	15,5	23,5
VEX170CF	3 x 400V + N + PE ~ 50Hz	17,5

Med internt ettervarmebatteri - el (HCE)

VEX100CF HCE cable plan

VEX-størrelse	Effekt HCE (kW)	Spenning (V)	Strømforbruk (A) (maks. fasestrøm)
VEX140CF	7,2	3 x 400 V+N+PE	15,5
VEX140CF	14,4	3 x 400 V+N+PE	26
VEX150CF	12	3 x 400 V+N+PE	26
VEX150CF	18	3 x 400 V+N+PE	34,7
VEX160CF	14,4	3 x 400 V+N+PE	36,5
	21,6	3 x 400 V+N+PE	46,7
	28,8	3 x 400 V+N+PE	57
VEX170CF	31,2	3 x 400 V+N+PE	62,5
VEX170CF	46,8	3 x 400 V+N+PE	85

Tekniske data

EXact2

AHUC MAIN BOARD
2 x LS (stengespjeld, avkast/uteluft)	Forsyning 24 V DC
	ON/OFF 24 V DC
	Maks. strømforbruk 0,3 A
FIRE (branntermostat/røykdetektor)	Maks. 4 A brytestrøm
START/STOPP	Digital input
ALARM	Skifterelé, maks. 8 A @ 30 V DC eller 250 V AC ohmsk last

MHCW (automatikk for ettervarmebatteri, vann) MCCW (automatikk for isvannsbatteri) MXCU (automatikk for eksternt kjøleaggregat)
Kommunikasjon	Modbus RTU RS-485
MVM (motorventil) forsyning	24 V AC
MVM (motorventil) styresignal	0-10 V DC (eller 10 - 0 V)
Relékontakt for sirkulasjonspumpe	250 V, maks. 5 A cos φ 0,97

MHCE (automatikk for ettervarmebatteri, el)
Kommunikasjon	Modbus RTU RS-485
Antall effekttrinn	Opptil 4
Modulerende effekttrinn	1 trinn
Matespenning	3 x 400 V + N + PE

For annen automatikk

VEX100CF

Frihet til å velge din løsning!

VEX100CF tilbys også for annen automatikk. Det gir mulighet for å integrere aggregatet i automatikksystemer fra andre leverandører. Løsningen er optimalisert for rask og enkel integrasjon på stedet.

VEX100CF-løsningen uten automatikk er kjennetegnet ved:

Luftbehandlingsaggregat med motstrømsveksler
Kompakt aggregat
Innebygget bypass med 24 V motor (BP1)
Frittblåsende B-hjul - EXstream
Filterklasse Coarse 85% (M5) eller ePM₁ 55% (F7)
Innebygget dobbel bypass med 24 V motor
EC-motorer klasse IE5
EC-motorstyring 0 - 10 V (MC)
Luftmengdemålepunkter på viftene er ført til utsiden av kabinettet (qv)
Målepunkter for filtertrykk er ført til utsiden av kabinettet (PSD)
Kabler for MC og bypass-spjeld er ført til rekkeklemme

Tilbehør

Eksternt isvannsbatteri (CCW)
Stengespjeld (LS)
Eksternt kjøle-/varmebatteri (DX)

Tel	+47 63 87 07 70
E-mail:	firmapost@exhausto.no
