VEX100 Ventilasjonsaggregat

VEX100

Ventilasjonsaggregat

Kompakt aggregat som kan settes sammen slik at det passer nøyaktig til de gitte kravene for prosessventilasjon

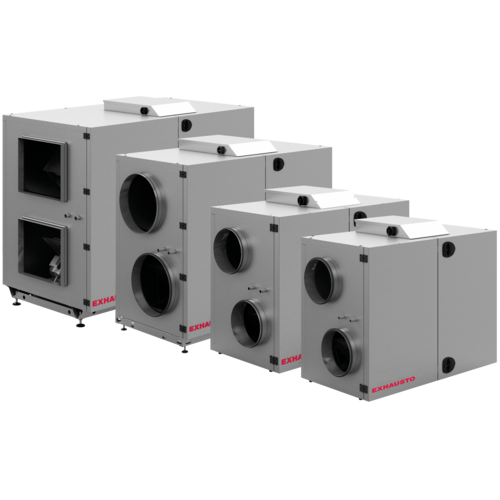

VEX100

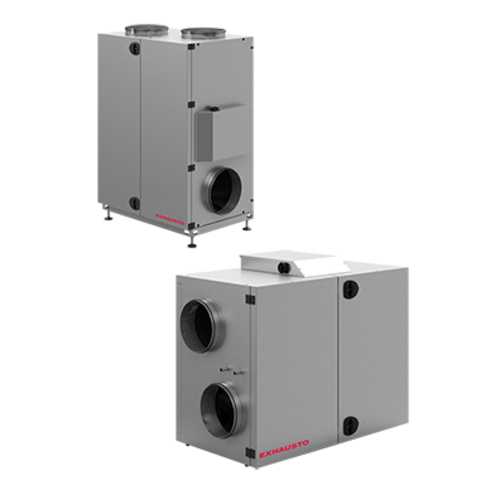

VEX140, 150 og 160 kan bestilles i enten horisontal eller vertikal utgave, mens VEX170 bare kan bestilles i horisontal utgave.
Det er en svært fleksibel aggregatserie som kan bestilles som LEFT- eller RIGHT-modell og med stussplasseringen i side, topp eller bunn.
EXHAUSTOs VEX-aggregater er generelt konstruere for bruk i komfortventilasjon – dvs. for bruk under normale driftsvilkår.
VEX100

Viktigste produktegenskaper

  • Kompakte aggregater
  • Innebygget el- eller vannbatteri
  • Fleksible stussplasseringer
  • Horisontale og vertikale modeller
  • Kan bestilles for utendørs montasje

Driftsvilkår, VEX100 med kryssveksler

ECO-DESIGNDIREKTIVET

VEX100 med kryssvarmeveksler lever i visse kapasitetsområder ikke opp til kravene i ECO-designdirektivet, noe som framgår av kapasitetsdiagrammet.

VEX100 er godt egnet til oppgaver som ikke omfattes av ECO-designdirektivet, og hvor man ikke har behov for så høy virkningsgrad. Den kan for eksempel gjelde ventilasjon av kjøkken, bakeri og lignende hvor det typisk er overskudd av varme, men hvor det likevel er krav om forvarmet tilluft til lokalene.

Varianter Motorklasse iht. IEC TS 60034-30-2 Overstrømsvern Betingelser
VEX140, horisontal utførelse

IE5 (Ultra Premium Efficiency)

Innebygd

Forutsetninger:> Tetthet = 1,2 kg/m3> Trykkforhold <1,11> Andre punkter i forhold til EC327/2011 (se veiledningen for produktet)

VEX150, horisontal utførelse

IE5 (Ultra Premium Efficiency)

Innebygd

Forudsætninger: > Tetthet = 1,2 kg/m3 > Trykkforhold < 1,11> Andre punkter i forhold til EC327/2011 (se veiledningen for produktet)

VEX160, horisontal utførelse

IE5 (Ultra Premium Efficiency)

Innebygd

Forutsetninger:> Tetthet = 1,2 kg/m3> Trykkforhold < 1,11> Andre punkter ift. EC327/2011 (se veiledningen for produktet)

VEX170H

IE5 (Ultra Premium Efficiency)

Innebygd

Forudsætninger:> Densitet = 1,2 kg/m3> Trykforhold < 1,11> Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

VEX140, vertikal utførelse

IE5 (Ultra Premium Efficiency)

Innebygd

Forudsætninger:> Densitet = 1,2 kg/m3> Trykforhold < 1,11> Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

VEX150, vertikal utførelse

IE5 (Ultra Premium Efficiency)

Innebygd

Forutsetninger:> Tetthet = 1,2 kg/m3> Trykkforhold < 1,11> Andre punkter i henhold til EC327/2011 (se produktveiledningen)

VEX160, vertikal utførelse

IE5 (Ultra Premium Efficiency)

Innebygd

Forutsetninger:> Tetthet = 1,2 kg/m3> Trykkforhold < 1,11> Andre punkter i henhold til EC327/2011 (se veiledningen for produktet)

Varianter Maks. totalvirkningsgrad (%) Krav til effektivitetsgrad ECO effektivetetsgrad i optimalt driftspunkt Overbelastningsvern
VEX140, horisontal utførelse

58,1

62N (2015)

76,2N

Innebygd

VEX150, horisontal utførelse

60

62N (2015)

74,4N

Innebygd

VEX160, horisontal utførelse

57,1

62N (2015)

67,2N

Innebygd

VEX170H

60,4

62N (2015)

66,6N

Innebygd

VEX140, vertikal utførelse

58,1

62N (2015)

76,2N

Innebygd

VEX150, vertikal utførelse

60

62N (2015)

74,4N

Innebygd

VEX160, vertikal utførelse

57,1

62N (2015)

67,2N

Innebygd

Forutsetninger:

  • Densitet = 1,2 kg/m3
  • Trykkforhold < 1,11
  • Øvrige punkter ift. EC327/2011 (se veiledningen for produktet)

Varianter Spenning inngang Regulering Styresignal med automatikk Styresignal for annen automatikk
VEX140, horisontal utførelse

1 x 230 V

Trinnløs via motorstyring (MC)

Modbus

0-10 V DC

VEX150, horisontal utførelse

1 x 230 V

Trinnløs via motorstyring (MC)

Modbus

0-10 V DC

VEX160, horisontal utførelse

1 x 230 V

Trinnløs via motorstyring (MC)

Modbus

0-10 V DC

VEX170H

3 x 400 V

Trinnløs via motorstyring (MC)

Modbus

0-10 V DC

VEX140, vertikal utførelse

1 x 230 V

Trinnløs via motorstyring (MC)

Modbus

0-10 V DC

VEX150, vertikal utførelse

1 x 230 V

Trinnløs via motorstyring (MC)

Modbus

0-10 V DC

VEX160, vertikal utførelse

1 x 230 V

Trinnløs via motorstyring (MC)

Modbus

0-10 V DC

Målskisser til henholdsvis VEX100H = horisontal versjon og VEX100V - vertikal versjon - begge vist med runde kanaler.

VEX100 VEX100
Varianter A (mm) B (mm) C (mm) Ø tilslutning (tilluft/avkast) (mm) (mm) Ø tilslutning (Uteluft/avtrekk) (mm) (mm) Vekt (kg) Vekt, inntransport
VEX140, horisontal utførelse

1365

1145

750

315

315

190

105 kg (ekskl. luker, varmeveksler og vifteseksjoner)

VEX150, horisontal utførelse

1600

1295

835

400

400

278

164 kg (ekskl. luker, varmeveksler og vifteseksjoner)

VEX160, horisontal utførelse

1820

1495

940

500

500

  • med type A kryssveksler: 360 kg> med standard kryssveksler: 355 kg

202 kg (ekskl. luker, varmeveksler og vifteseksjoner)

VEX170H

2200

1895

1240


  • med type A kryssveksler: 665 kg> med standard kryssveksler: 626 kg

411 kg (ekskl. luker, varmeveksler og vifteseksjoner)

VEX140, vertikal utførelse

1145

1365

750

315

315

190

105 kg (ekskl. luker, varmeveksler og vifteseksjoner)

VEX150, vertikal utførelse

1600

1295



400

400

278

164 kg (ekskl. luker, varmeveksler og vifteseksjoner)

VEX160, vertikal utførelse

1820

1495

940

500

500

  • med type A kryssveksler: 360 kg> med standard kryssveksler: 355 kg

202 kg (ekskl. luker, varmeveksler og vifteseksjoner)

Varianter Min. luftmengde Maks. luftmengde (m3/h)
VEX140, horisontal utførelse

250

1900

VEX150, horisontal utførelse

500

3060

VEX160, horisontal utførelse

600

4480

VEX170H

660

8170

VEX140, vertikal utførelse

250

1900

VEX150, vertikal utførelse

500

3060

VEX160, vertikal utførelse

600

4480

Varianter Frekvens (Hz) Maks. effekt, elvarmebatteri 1 (kW) (kW) Maks. opptatt effekt (kW) (kW) Spenning (V) Maks. effekt, elvarmebatteri 2 (kW) Maks. fasestrøm - aggregat (A) Max current phase - first coil (A) Max current phase - second coil (A) Maks. nullstrøm (A)
VEX140, horisontal utførelse

50



1,6

1x230



12,5


VEX150, horisontal utførelse

50

12

2,7

3x400

18

8,7

26

34,7

15,0

VEX160, horisontal utførelse

50

14,4

4,8

3x400

21,6

15,5

36,5

46,7

23,5

VEX170H

50

31,2

9,2

3x400

46,8

17,5

62,5

85


VEX140, vertikal utførelse

50



1,6

1x230



12,5


VEX150, vertikal utførelse

50

12

2,7

3x400

18

8,7

26

34,7

15,0

VEX160, vertikal utførelse

50

14,4

4,8

3x400

21,6

15,5

36,5

46,7

23,5

MEKANISK YTEEVNE:

Sertifisert av Eurovent i henhold til ds/en 1886:

  • Aggregatets stivhet: D1 (M)
  • Tetthet ved undertrykk på -400 Pa: L1 (M)
  • Tetthet ved overtrykk på +700 Pa: L1 (M)
  • Filter bypass lekkasje: F9 ved under- og overtryk
  • Isoleringsklasse: T2 (M)
  • Kuldebroklasse: TB3

Kabinettene er laget av Aluzink AZ185 klasse C4 iht. EN/ISO 12 944-2 og isolert med 50 mm mineralull. Det medfører et lavt lydnivå til omgivelsene/opstillingsrommet. Panelkonstruksjonen minimerer dannelse av kuldebroer i aggregatet.

Motordelene er montert i vibrasjonsdempere, noe som betyr mindre støy og vibrasjoner i kanalene, og det er ikke nødvendig å montere fleksible forbindelser mellom aggregatet og kanalsystemet.

Motordelene er uttrekkbare for enklere service.

Motorene er av typen EC med meget høy virkningsgrad, som oppfyller kravene i EcoDesign direktivet.

Aggregatet er utstyrt med EXHAUSTOs EXstream viftehjul, et av markedets ledende viftehjul med hensyn til lavt energiforbruk og lavt lydnivå.

Den lett tilgjengelige tilkoblingsboksen med innebygd strømavbryter og automatsikringer sikrer enkel tilgang for tilkobling og service.

Filterpanelet er lett å bytte ut og kan bestilles som filterklasse Coarse 85% (M5) eller ePM1 55% (F7) iht. ISO 16890.

VEX100-serien leveres med integrert ettervarme, enten vann- eller elbatteri

VEX140 - VEX160:

Montasjeramme med justerbare bein i høyden 130 - 160 mm.

Montasjeramme er standard for VEX170.

Ved noen prosjekter kan plassforhold gjøre inntransport av aggregatet vanskelig eller umulig. VEX100 kan derfor bestilles som SPLIT. Det betyr at aggregatet bygges og testes fra fabrikken som vanlig - bare uten fuging. Aggregatet kan derfor enkelt demonteres på installasjonsstedet, bæres inn i enkeltdeler, monteres, fuges og settes i drift.

Produkt- og tilbehørsvarianter

  • VEX140, horisontal utførelse
    VEX140, horisontal utførelse
  • VEX150, horisontal utførelse
    VEX150, horisontal utførelse
  • VEX160, horisontal utførelse
    VEX160, horisontal utførelse
  • VEX170H
    VEX170H
  • VEX140, vertikal utførelse
    VEX140, vertikal utførelse
  • VEX150, vertikal utførelse
    VEX150, vertikal utførelse
  • VEX160, vertikal utførelse
    VEX160, vertikal utførelse
