CX3000 Ventilasjonsaggregat

CX3000

Ventilasjonsaggregat

Kompakte og støyfrie takmonterte aggregater, en ideell løsning når plassen skal utnyttes optimalt
CX3000
CX3000 takaggregat fås i seks størrelser, som dekker luftmengde opp til 3.300 m³/h (ERP18). CX3000 er konstruert for innbygging i et nedhengt tak, eller montering i tak eller i etasjeskillet. CX3000 er en svært plassbesparende løsning, velegnet for både renoveringsprosjekter eller nybygg.

CX3000 kan velges i en Left eller Right versjon. Som tilbehør kan vannvarmebatteri (HW) for innbygging bestilles samt ytterligere batterier for kanalmontasje: elektrisk forvarmebatteri (PHE), elektrisk ettervarmebatteri (A-HE) og/eller kjøle-varmebatteri (COCW).

CX3000 styres av den avanserte EXcon-automatikk.
CX3000

Viktigste produktegenskaper

  • For montering over nedhengt tak
  • Svært kompakt
  • Lavt støynivå
  • Leveres i venstre og høyre model
  • EXcon-automatikk
  • Enkel å installere og vedlikeholde
  • Fleksible hengsler med flere åpningmuligheter
  • I samsvar med hygienestandarden VDI 6022
  • 6 stk. CX3000 modeller fra 500 til 3 300 m3/h
  • Motstrøms monoblokk veksler
  • Utvendig finish: Aluzinc AZ185: Korrosjon klasse C4
  • 50 mm mineralull isolasjon, densitet 70 kg/m3
  • EN1886 verdier: D2, L2/L2, T2, TB3, F9
  • EC motor med høy effektivitet B hjul Metall / Kompositt
  • Enkel service og vedlikeholdstilgang : Hengslede dører eller glideskinner for dørene som tilleggsutstyr
  • Høyt ytende varmeveksler
  • Modulerende Bypass
  • Filter alternativer for optimalisert luftkvalitet : panel filter ISO ePM10 50% (M5) eller ISO ePM1 50% (F7) standard filter, alternativ for ISO ePM1 80% (F9)
  • Excon automatikk
    • Konstant luftmengde
    • Konstant trykk
    • Konstant VOC/CO2
  • Konfigurering og overvåking via
    • HMI fjernkontroll
    • alternativ: Webserver og BMS Kommunikasjon via Modbus RTU / RS485, BACnet MSTP / BACnet IP-protokoll, Modbus TCP/IP eller LON protokoll
  • EXcon Automatikk:
    • Konstant hastighet,
    • Konstant luftmengde,
    • Konstant trykk,
    • Luftmålingskontroll CO2/VOC-sensor (0-10V signal),
    • Innebygd ur
    • HMI fjernkontroll
    • alternativ: Webserver og BMS Kommunikasjon via Modbus RTU / RS485, BACnet MSTP / BACnet IP-protokoll, Modbus TCP/IP eller LON protokoll

Innendørs over himling

Rund eller rektangulær kanalmontering

Høyre og venstre varianter

Varianter Isolasjonstetthet (kg/m3) Thickness of insulation (mm) Filtre Totaltrykk (Pa) RPM i optimalt driftspunkt Motortype
CX3010 Venstre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

512

4.710

EC

CX3010 Høyre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

512

4.710

EC

CX3020 Venstre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

458

2.865

EC

CX3020 Høyre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

458

2.865

EC

CX3030 Venstre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

555

2.660

EC

CX3030 Høyre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

555

2.660

EC

CX3040 Venstre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

654

2.638

EC

CX3040 Høyre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

654

2.638

EC

CX3050 Venstre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

770

3.105

EC

CX3050 Høyre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

770

3.105

EC

CX3060 Left

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

770

3.105

EC

CX3060 Høyre

70

50

Standard ISO ePM10 50% (M5) og ISO ePM1 50% (F7) filtre (tilbehør filterboks for ISO ePM1 80% (F9))

770

3.105

EC

Varianter Maks. totalvirkningsgrad (%) Krav til effektivitetsgrad ECO effektivetetsgrad i optimalt driftspunkt EC-motor El-forsyning
CX3010 Venstre

56,9

62N (2015)

77,6N

Med motorkontroller (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3010 Høyre

56,9

62N (2015)

77,6N

Med motorkontroller (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3020 Venstre

61,7

62N (2015)

82,7N

Med motorkontroller (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3020 Høyre

61,7

62N (2015)

82,7N

Med motorkontroller (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3030 Venstre

65,5

62N (2015)

83,6N

Med motorkontroller (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3030 Høyre

65,5

62N (2015)

83,6N

Med motorkontroller (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3040 Venstre

65,6

62N (2015)

82,6N

Med motorkontroller (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3040 Høyre

65,6

62N (2015)

82,6N

Med motorkontroller (VSD)

1x230 V + N + PE ∼ 50 Hz

CX3050 Venstre

69,5

62N (2015)

85,9N

Med motorkontroller (VSD)

3x400 V + N + PE ∼ 50 Hz

CX3050 Høyre

69,5

62N (2015)

85,9N

Med motorkontroller (VSD)

3x400 V + N + PE ∼ 50 Hz

CX3060 Left

69,5

62N (2015)

85,9N

Med motorkontroller (VSD)

3x400 V + N + PE ∼ 50 Hz

CX3060 Høyre

69,5

62N (2015)

85,9N

Med motorkontroller (VSD)

3x400 V + N + PE ∼ 50 Hz

Varianter Medietemperatur (luft)
CX3010 Venstre
CX3010 Høyre
CX3020 Venstre

-20°C ....+35°C

CX3020 Høyre

-20°C ....+35°C

CX3030 Venstre

-20°C ....+35°C

CX3030 Høyre

-20°C ....+35°C

CX3040 Venstre

-20°C ....+35°C

CX3040 Høyre

-20°C ....+35°C

CX3050 Venstre

-20°C ....+35°C

CX3050 Høyre

-20°C ....+35°C

CX3060 Left

-20°C ....+35°C

CX3060 Høyre

-20°C ....+35°C

CX3000
Varianter A (mm) B (mm) C (mm) Ø tilslutning (tilluft/avkast) (mm) (mm) Ø tilslutning (Uteluft/avtrekk) (mm) (mm) Vekt (kg) Tilslutning h (mm) Tilslutning I (mm)
CX3010 Venstre

1500

900

370

200

200

125


CX3010 Høyre

1500

900

370

200

200

125


CX3020 Venstre

1600

1150

400

250

250

164


CX3020 Høyre

1600

1150

400

250

250

164


CX3030 Venstre

1800

1500

480



230

300

550

CX3030 Høyre

1800

1500

480



230

300

550

CX3040 Venstre

2000

1650

565



286

400

600

CX3040 Høyre

2000

1650

565



286

400

600

CX3050 Venstre

2100

1650

580



325

400

600

CX3050 Høyre

2100

1650

580



325

400

600

CX3060 Left

2250

1970

580



370


CX3060 Høyre

2250

1970

580



370

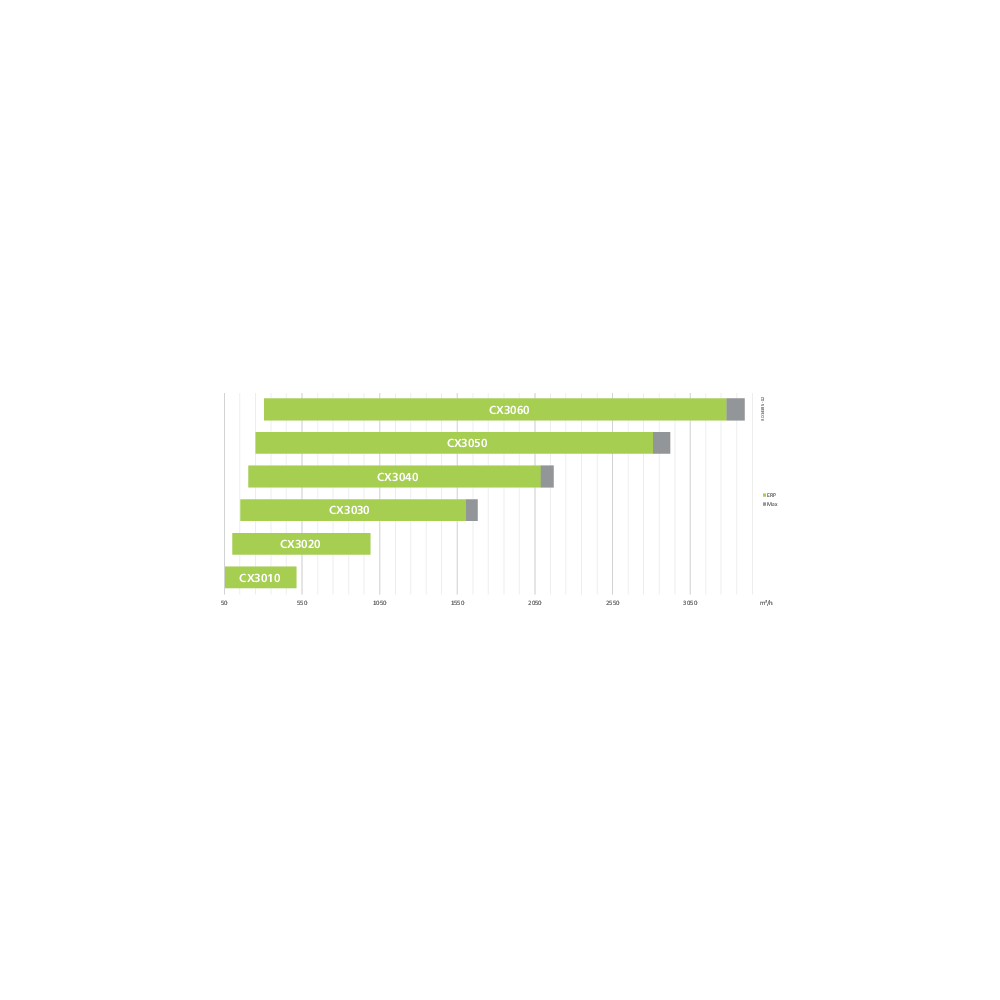

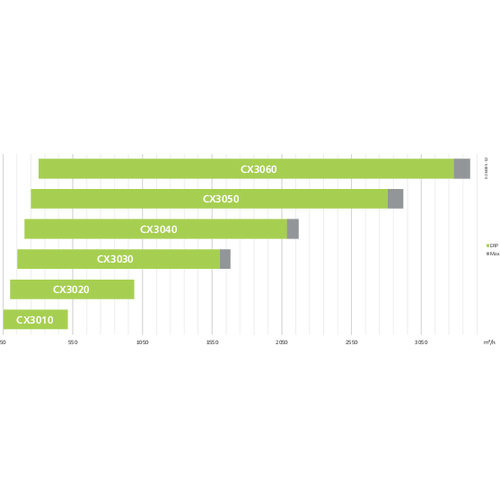

Varianter Min. luftmengde Maks. luftmengde ErP (m³/h) Maks. luftmengde (m3/h)
CX3010 Venstre

55

520

520

CX3010 Høyre

55

520

520

CX3020 Venstre

101

760

760

CX3020 Høyre

101

760

760

CX3030 Venstre

152

1600

1680

CX3030 Høyre

152

1600

1680

CX3040 Venstre

215

2070

2150

CX3040 Høyre

215

2070

2150

CX3050 Venstre

282

2810

2820

CX3050 Høyre

282

2810

2820

CX3060 Left

305

3280

3395

CX3060 Høyre

305

3280

3395

Varianter Max. exchanger output (%) Maks. strømforbruk (kW)
CX3010 Venstre

94

3,4

CX3010 Høyre

94

3,4

CX3020 Venstre

94

4,2

CX3020 Høyre

94

4,2

CX3030 Venstre

94

5

CX3030 Høyre

94

5

CX3040 Venstre

94

7

CX3040 Høyre

94

7

CX3050 Venstre

94

4

CX3050 Høyre

94

4

CX3060 Left

94

4

CX3060 Høyre

94

4

Varianter Frekvens (Hz) Kapslingsklasse Maks. effekt, elvarmebatteri 1 (kW) (kW) Maks. opptatt effekt (kW) (kW) Spenning (V) Maks. effekt, elvarmebatteri 2 (kW) Maks. fasestrøm - aggregat (A)
CX3010 Venstre

50

IP20

3

0,452

1x230



3,4

CX3010 Høyre

50

IP20

3

0,452

1x230



3,4

CX3020 Venstre

50

IP20

5

0,56

1x230



4,2

CX3020 Høyre

50

IP20

5

0,56

1x230



4,2

CX3030 Venstre

50

IP20

8

1,12

1x230

4

5,0

CX3030 Høyre

50

IP20

8

1,12

1x230

4

5,0

CX3040 Venstre

50

IP20

11

1,58

1x230

5,5

7,0

CX3040 Høyre

50

IP20

11

1,58

1x230

5,5

7,0

CX3050 Venstre

50

IP20

14

2,32

3x400

7

4,0

CX3050 Høyre

50

IP20

14

2,32

3x400

7

4,0

CX3060 Left

50

IP20

18

2,32

3x400

9

4,0

CX3060 Høyre

50

IP20

18

2,32

3x400

9

4,0

Kabinettet er konstruert av 0,8 mm galvanisert stål korrosjonsklasse C4 iht. EN/ISO12944-2 og isolert med 50 mm mineralull. Dette medfører et lavt støynivå til omgivelsene.

Varmegenvinning skjer via en motstrøms varmeveksler i aluminium med en meget høy virkningsgrad. (Uten kondensasjon 80-85%, med kondensasjon opp til 95%). Den integrerte bypassen har flere funksjoner:

  • Når varmegjenvinning ikke ønskes, ledes uteluften utenom varmeveksleren > Hvis nattkjøling ønskes, ledes uteluften utenom varmeveksleren
  • Ved ising av varmeveksleren, ledes uteluften utenom varmeveksleren, så vekselen kan tines opp. Tilluften (uteluften) krever da ekstra varme kapasitet via ettervarmebatteri – ettervarmebatteri er en forutsetning for at systemet fungerer kontinuerlig

Motorene er type EC med meget høy virkningsgrad, som oppfyller kravene i EcoDesign-direktivet.

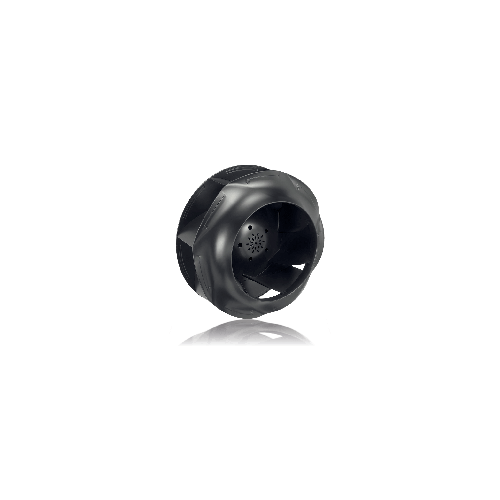

CX3000 er utstyrt med et optimert sentrifugalhjul med bakoverbøyde skovler.

Hjulet er av kompositt, og utformingen gir høy ytelse ved lavt energiforbruk.

Tilbehør til CX3000:

  • HW: Vannvarmebatteri for innbygging
  • P-HE: Kanalmontert elektrisk forvarmebatteri
  • A-HE: Kanalmontert elektrisk ettervarmebatteri
  • CW: Kanalmontert kjøle-/varmebatteri

Finn tekniske data for de forskjellige varme- og kjøle-/varmebatteriene under hver enkelt størrelse.

Den lett tilgjengelige koblingsboksen med innebygd strømavbryter og automatsikringer sikrer enkel tilgang for tilkobling og service. Les mer om elektrisk tilkobling i veiledningen "Elguide for CX3000"

Panelfilter for tilluft og avtrekk - filtrene er lette å bytte.

Filtrene er tilgjengelige i følgende filterklasser:

Fraluft: ePM10 50% (M5)

Tilluft: ePM1 50% (F7)

Se filterstørrelse under tekniske data for den enkelte CX-størrelse.

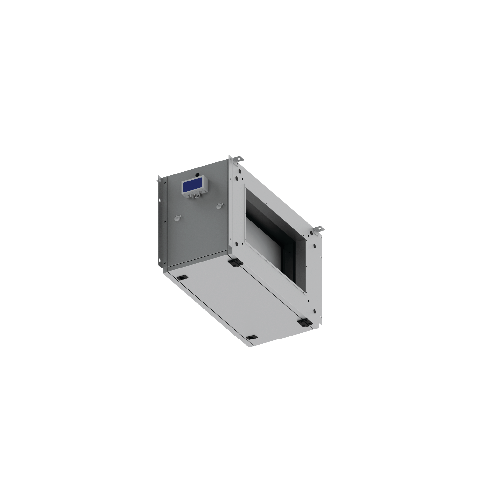

Ekstra filterboks for forbedring av inneklima. Det er mulig å velge en kanalmonteret filterboks etter aggregatet på tilluftsiden.

Filterklasse: ePM1 80% (F9)

CX3000 er utstyrt med hengslede dører, som kan åpnes på begge sider. Hvis plassering og plassforhold gjør det vanskelig å få plass til de hengslede dørene, kan vi levere skinner (tilbehør), som monteres under aggregatet, slik at dørene kan demonteres og legges på skinnene, mens anlegget blir servet.

Alle CX3000 skal idriftsettes for å sikre at anlegget er innstilt korrekt. Dette gjøres via et Windows-program, CX3000 Configurator, som kan lastes ned via lenken øverst på siden.

Konfigureringen foregår via en LAN-kabel tilkoblet Excon-Master-Modulet og en PC.

AUTOMATIKK TIL CX3000

Alle CX3000 leveres med integrert EXcon-automatikk som sikrer optimal styring av inneklimaet i stort sett alle applikasjonsområder.

EXcon-automatikken brukes til styring av bl.a. luftmengder, varme og kjøling. Hvordan og når automatikken bytter mellom de innebygde funksjonene stilles inn i driftsprogrammet.

Driften av anlegget overvåkes konstant av EXcon-automatikken, som sikrer motstrømsveksleren mot tilising, mot frostskader i vannvarme- og kjøle-varmebatteriet, samt sikrer mot overoppheting av elvarmebatteriene.

Ved hjelp av de 3 integrerte protokollene BACnet IP, Modbus TCP/IP eller Modbus RTU er det enkelt å overvåke stort sett alle parametere via BMS, samt kontrollere driften av anlegget.

Med EXcon-automatikkens mange funksjoner er det mulig å optimalisere og tilpasse driften av anlegget, slik at den mest energieffektive reguleringen oppnås, for eksempel ved å kompensere for utetemperaturen, endre regulering i forbindelse med sommer- eller vintersesong, begrense aktiv kjøling eller varme, automatisk senke temperatur-settpunktet og kjøle bygningen ned om natten i de varme sommerperiodene.

Integrerte funksjoner i EXcon-automatikken til CX3000:

  • Automatisk senking av temperatur ved lav drift
  • Alarm- og datalog
  • Styring etter dags-, uke- eller kalenderplan
  • Forlenget drift i perioder
  • Ekstern veksling mellom reguleringsnivåer
  • Alarm e-post (krever lokal e-postserver)
  • Sommernattkjøling
  • Utemperaturkompensering
  • Automatisk sommer/vinterskift
  • Filterovervåking via trykkmåling
  • Portal løsning med samlet overvåking av 5 anlegg
  • Tilkobling til CTS/BMS via BACnet IP, Modbus TCP eller RTU (over 900 registre)
  • 2 konfigurerbare digitale innganger til:
    • Brannalarm (fabrikkinnstilling)
    • AHU-nødstopp
    • Manuell overstyring til Lav hastighet
    • Manuell overstyring til Medium hastighet
    • Manuell overstyring til Høy hastighet (fabrikkinnstilling)
    • Frostalarm
    • Ekstern start/stopp
    • Ekstern tilbakestilling av alarmer
  • 2 konfigurerbare utganger til:
    • Driftssignal (fabrikkinnstilling)
    • A-alarm (fabrikkinnstilling)
    • B-alarm
    • Alarm reset
    • sommernattkjøling aktiv
    • Sommersesong aktiv

STYRINGSFORMER

EXcon-automatikken gir ulike reguleringsmuligheter, hvor de større CX-modellene også kan tilby trykkstyrt regulering. Under følger en oversikt over mulighetene:

CX3010-3020:

  • Temperaturstyrt avfrosting med modulerende bypass spjeld
  • Statisk overvåking av filtertrykktap
  • Drift av elvarmebatterier frigis ved hjelp av en termostat, som sikrer mot overoppheting ved lav luftmengde.
  • Reguleringsmuligheter:
    • Konstant trykk (krever trykktransmittere som tilbehør)
    • Konstant CO2
    • Konstant motorhastighet
  • Temperaturreguleringer:
    • Konstant tilluft
    • Konstant rom
    • Konstant avtrekk
    • Temperaturdifferanse mellom tilluft og avtrekksluft
  • Varme- og kjølebatterier:
    • Forvarmebatteri, elektrisk
    • Varmebatteri, elektrisk
    • Varmebatteri, vann
    • Kjølebatteri, vann
    • Kjøle-varmebatteri
  • Automatisk frostbeskyttelse av vannvarmebatteri og kjøle-varmebatteri
  • 3 reguleringstrinn – Lav, Medium og Høy hastighet

CX3030-3060:

  • Luftmengdemåling, justerbar med K-faktor
  • Dynamisk trykkstyrt avfrosting med ON/OFF bypass spjeld
    • Mulighet for å velge temperaturstyrt avfrosting med modulerende bypass spjeld
  • Dynamisk overvåking av filtertrykktap ift. luftmengde
    • Mulighet for å velge statisk overvåking av filtertrykktap
  • Drift av elvarmebatterier ift. luftmengde
  • Reguleringsmuligheter:
    • Konstant luftmengde
    • Konstant trykk (krever trykktransmittere som tilbehør)
    • Konstant CO2
    • Konstant motorhastighet
    • Dynamisk trykk (krever trykktransmittere som tilbehør)
  • Temperaturreguleringer:
    • Konstant tilluft
    • Konstant rom
    • Konstant avtrekksluft
    • Temperaturdifferanse mellom tilluft og avtrekksluft
  • Varme og kjølebatterier:
    • Forvarmebatteri, elektrisk
    • Varmebatteri, elektrisk
    • Varmebatteri, vann
    • Kjølebatteri, vann
    • Kjøle-varmebatteri
  • Automatisk frostbeskyttelse av vannvarmebatteri og kjøle-varmebatteri
  • 3 reguleringstrinn – Lav, Medium og Høy hastighet

BYPASS-AVISING

CX3000 er konstruert med bypass-avising. Det vil si, at uteluften i større eller mindre grad ledes utenom varmeveksleren og direkte til ettervarmebatteriet ved risiko for tilising. Dette stiller større krav til ytelsen på ettervarmebatteriet. Til gjengjeld unngås et fordyrende forvarmebatteri.

Ettervarmebatteri og avisingsfunksjonen:

Avisingssituasjonen vises ovenfor, her inngår et ettervarmebatteri. Med ettervarmebatteri sikres det at temperaturen på tilluften ikke faller drastisk ifm. avisingsprosessen og komforttemperatur opprettholdes.

Forvarmebatteri og avisingsfunksjonen:

For å unngå en evt. tilising kan temperaturen på uteluften holdes på et sikkert nivå med et forvarmebatteri. Med forvarmebatteri sikres det at temperaturen på uteluften aldri faller under det kritiske punkt, hvor det er risiko for tilising av varmeveksleren.

Hvilken metode skal man velge?

Varmeveksleren kan frostsikres på 2 måter:

  • Temperaturstyrt
  • Trykkstyrt (kun CX3030-3060)

Hvis aggregatet kan kjøre trykkstyrt avising, er det mulig under igangsettingen å velge mellom trykkstyrt eller temperaturstyrt avising

Med temperaturstyrt avising vurderes risikoen for at varmeveksleren har begynnende tilising, mens det ved trykkstyrt avising mer presist måles, hvor mye tilising det er i varmeveksleren.

FROSTSIKRING VIA TEMPERATURFØLER

Generelt:

Spjeldet på motstrømsveksleren styres med et modulerende signal fra EXcon-styringen. Motstrømsveksleren beskyttes mot tilising ved at avkasttemperaturen, etter at fraluften har passert varmeveksleren, registreres.

Slik fungerer temperaturstyrt frostsikring

Ved en avkasttemperatur under den innstilte verdien i EXcon-automatikken (Isbeskyttelse + Isbeskyttelse P-bånd) overstyres bypass-spjeldet modulerende opp til 100 % åpent. Jo mer avkasttemperaturen faller under dette punkt, jo mer vil bypass-spjeldet åpnes modulerende mot 100% åpent. Hvis avkasttemperaturen når verdien innstilt i Isbeskyttelse, vil bypass-spjeldet være 100% åpent.

Uteluften passerer dermed forbi varmeveksleren og fraluften fra rommet, passerer dermed gjennom varmeveksleren. Denne funksjonen vil, pga den forholdsvis høye romtemperatur, gjøre at isbelegget på varmeveksleren tines opp.

FROSTSIKRING VIA TRYKKTRANSMITTER (KUN CX3030-60)

Generelt:

Varmeveksleren beskyttes mot tilising ved å måle trykkfallet over veksleren. Det aktuelle trykkfallet måles med en trykktransmitter med målepunkter på begge sider av varmeveksleren.

Avising av veksleren starter når det aktuelle trykkfallet over veksleren overstiger det beregnede punkt i parameteren Aktuell av-isingstrykk.

Det beregnede setpunktet er en beregning av den prosentuelle stigning i trykkfallet over veksleren. Avising starter hvis trykkfallet over veksleren overstiger den innstilte verdi (Av-isingstrykk dynamisk i %) i forhold til trykkfallet over en isfri og ren vekseler. EXcon-automatikken foretar en nøyaktig utmåling av trykkfallet over den isfrie og rene vekseler, når funksjonen Udmål aktiveres.

Under avising åpnes bypass-spjeldet 100% i den innstilte av-isingstiden, hvoretter det igjen inntar den posisjonen som temperaturreguleringen har beregnet.

Under av-isingperioden, hvor bypass-spjeldet er åpent, vil tilluftstemperaturen i stedet bli opprettholdt av ettervarmebatteriet.

Produkt- og tilbehørsvarianter

  • CX3010 Venstre
    CX3010 Venstre
  • CX3010 Høyre
    CX3010 Høyre
  • CX3020 Venstre
    CX3020 Venstre
  • CX3020 Høyre
    CX3020 Høyre
  • CX3030 Venstre
    CX3030 Venstre
  • CX3030 Høyre
    CX3030 Høyre
  • CX3040 Venstre
    CX3040 Venstre
  • CX3040 Høyre
    CX3040 Høyre
  • CX3050 Venstre
    CX3050 Venstre
  • CX3050 Høyre
    CX3050 Høyre
  • CX3060 Left
    CX3060 Left
  • CX3060 Høyre
    CX3060 Høyre

Dokumenter

Showing 1 - y of dokument
  • EXcon automatikk, alarmliste (VEX4000/VEX5000/CX3000/DEX3000/VEX300T)
    Veiledninger
    639 Kb
  • CX3010-20, CX3030-40 & CX3050-60 el-installasjonsguide
    Veiledninger
    1 Mb
  • CX3000 montasje-, installasjons- og vedlikehold
    Veiledninger
    27 Mb
  • EXcon for CX3000, betjening og konfigurering
    Veiledninger
    16 Mb
  • CX3000, bestillingsskjema
    Teknisk dokumentasjon
    2 Mb
  • CX3000, brosjyre
    Teknisk dokumentasjon
    3 Mb

1 programvare

  • EXselectPro

    Program for produktvalg til beregning av kompakt- og modulaggregater.
