DEX3000 Ventilasjonsaggregat

DEX3000

Ventilasjonsaggregat

Den miljøvennlige, lydløse og mest gjennomførte ventilasjonsløsning for skoler - utstyrt med motstrømsveksler
DEX3000
DEX3000
Et desentralt ventilasjonsaggregat er en enkel løsning, der det plasseres et ventilasjonsaggregat i hvert rom med separat tilkobling gjennom vegg eller tak. Det betyr blant annet at det ikke skal monteres ventilasjonskanaler og andre luftfordelingssystemer. DEX3000-aggregatene kan monteres løpende i takt med behov og økonomi, og montasje kan skje rom for rom, uten at det påvirker skolens vanlige drift.
DEX3000

Viktigste produktegenskaper

  • Et godt undervisningsmiljø takket være et godt ventilert rom med et stillegående aggregat
  • Lett og enkel installasjon – service og vedligehold kan utføres av én servicemann,
  • Optimal luftkvalitet uavhengig av luften utenfor takket være forskjellige filterløsninger
  • Enkel og fleksibel montering – mange tilkoblingsmuligheter
  • Utviklet i samsvar med hygienestandard VDI6022
  • Opsjon: Semi-integrert takversjon er tilgjengelig
  • Sentral styring av flere enheter via webserver
  • Høy temperaturgjenvinning
  • Enkel styring, fabrikkinnstilt

DEX3000 tilfører frisk, filtrert luft inn i bygningen og gjenvinner varme fra avtrekksluften ved hjelp av sin høyeffektive varmeveksler. Tilluften kan oppvarmes og/eller avkjøles med et komplett utvalg av tilbehør som varme/kjølebatterier.

EKSEMPLER PÅ BRUK
Lær mer i frisk, oksygenrik luft
Når luften i klasserommet er ren, holder elevene hodet klart og får mer ut av undervisningen. Frisk, oksygenrik luft gir høyere konsentrasjonsevne, flere suksessopplevelser og mer glede. DEX3000-serien er utviklet for å hjelpe barn og lærere med å føle seg komfortable i ethvert klasserom. I klasserom har luftkvalitet stor betydning.

Under pandemien ble vi oppmerksomme på verdien av ren luft uten usynlige mikroorganismer. Ved kontinuerlig luftsirkulasjon reduseres spredning av virus og bakterier. Dette gir mindre risiko for at lærere og elever smitter hverandre.

Yt bedre på jobben med oksygen til hjernen

På jobben oppholder mange mennesker seg sammen på forholdsvis liten plass – ofte i mange timer. Et desentralisert ventilasjonsaggregat fra DEX3000-serien holder luften konstant frisk både på kontoret og i møterommet. Det gir økt oppmerksomhet og ytelse. Uansett om dere sitter i et lite møterom eller i en stor konferansesal, har vi et anlegg som kontinuerlig renser luften. Helt lydløst, naturligvis, så dere ikke trenger å heve stemmen.

Mosjon i frisk luft - innendørs
Når luften i treningsstudioet deles av mange hardtarbeidende kropper, faller luftkvaliteten i takt med at vektene løftes. Det kan være helt ille på treningsområder med tredemøller, romaskiner og manualer. Her kan luften være så fattig på oksygen at man kan stille spørsmål ved effekten av treningen. Med DEX3000 ventilasjonsaggregater blir treningsopplevelsen nesten som å trene utendørs. Så velkommen ut i det fri – innendørs. Teknologien er lett å installere og krever minimal vedlikehold.

Sunn lek og søvn uten risiko for allergi
I institusjoner, hvor våre yngste leker, spiser og sover, er sunn luft en nødvendighet.
Vi skaper de beste betingelsene for både barn og ansatte med et DEX3000 luftbehandlingsaggregat, nøyaktig tilpasset rommets dimensjoner. Anlegget forebygger allergi og fremmer en sunn lur. De små slumrer i fred uten støy fra ventilasjonen.

  • 3 stk desentraliserte modeller: 600 m³/h, 900 m³/h og 1400 m³/h i 2 versjoner, fritt hengende eller semi-integrert:
    • Synlige versjoner (STD)
    • Semi-integrert (INT) for installasjon under senket tak
  • Monoblokkonstruksjon
  • Isolasjon - 50 mm isolasjonsmateriale for laveste lydnivå, Basotect (M1 brannklasse), Puresound (VDI 6022)
  • Utvendig finish: Aluzinc AZ185: Korrosjonsklasse C4. Dekorplater forlakkerte materialer i hvit (standard)
  • Horisontal montering med mulighet for veggfeste
  • EC-motor med F-hjulsvifte
  • Høytytende motstrøms varmeveksler (Eurovent AAHE)
  • Modulerende bypass
  • Filter ePM10 60% (M5) eller ePM1 55% (F7). Forfilter coarse 60% (G4), som tilbehør/opsjon
  • Tilbehør/opsjon:
    • Integrert CO2-sensor
    • Integrert bevegelsessensor - PIR
    • Integrert fuktsensor - %RH
    • Webserver kommunikasjon - WEBE
    • HMI-brukergrensesnitt (for start og innstilling)
    • Når både integrert CO2-sensor og integrert PIR er valgt, vil aggregatet være fullt plug and play
  • EXcon Automatik:
    • Konstant hastighet,
    • Konstant Luftmengde,
    • Konstant trykk,
    • Luftmåling kontroll CO2/VOC sensor (0-10V signal),
    • Kontrollert trykk,
    • Innebygd klokke: Driftstimer kan kontrolleres ved hjelp av en timer,
    • Fjernkontrollsystem via ledning,
    • BMS Kommunikasjon via Modbus RTU og Bacnet TCP/IP protokoller,
    • Konstant luft hastighet (CAV),
    • Variabel luft hastighet (VAV),
    • Luftstrøm kontrollert - behovstyrt (DCV) ved hjelp av CO2, / VOC sensor (0-10V signal),
    • Alternativ: Innebygd webserver,
    • Alternativ: BMS kommunikasjon via Modbus RTU/RS485, Modbus TCP/IP, BACnet, MSTP / BACnet IP
  • Innendørs: I et klasserom, kontormiljø eller lignende
  • Loftsmontert installasjon (synlig eller semi-integrert fritt eller mot en vegg)
  • Begrenset behov for kanalmontasjer
Isolasjonstetthet (kg/m3) Thickness of insulation (mm) Filtre Motorklasse iht. IEC TS 60034-30-2 Connection direction Varmeveksler

9

50

ISO Grov 85% (G4), ePM10 60% (M5), ePM1 55% (F7) og ePM1 80% (F9)

IE5 (Ultra Premium Efficiency)

Ceiling

Counterflow

DEX3000 DEX3000
Varianter A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) J (mm) K (mm) L (mm) M (mm) N (mm) O (mm) P (mm) R (mm) S (mm) T (mm) Ø tilslutning (mm) (mm) Vekt (kg)
DEX3060 standard

1830

500

1183

1577

147

926



110

315

313

272

272

263

1245

262

313

272

1245

291

315

200

Dex3060 dematerialisert

1830

500

1310

1577

147

926



237

315

313

263

272

263

1245

262

313

272

1245

291

315

220

DEX3090 standard

2206

500

1183

1577

147

926



110

315

313

259

253

259

1640

262

313

253

1640

291

315

220

Dekoderen er integrert.

2206

500

1310

1577

147

926



237

315

313

259

253

259

1640

262

313

253

1640

291

315

245

DEX3120 standard

2406

600

1463

1957

123

633

627

80

400

308

290

273

290

1825

296

308

273

1825

345

400

300

DÉX3120 integrasjonsenheten

2406

600

1589

1957

123

633

627

200

400

308

290

273

290

1825

296

308

273

1825

345

400

330

Varianter Min. luftmengde Maks. luftmengde ErP (m³/h) Maks. luftmengde (m3/h)
DEX3060 standard

150

650

650

Dex3060 dematerialisert

150

620

620

DEX3090 standard

150

910

910

Dekoderen er integrert.

150

850

850

DEX3120 standard

300

1455

1455

DÉX3120 integrasjonsenheten

300

1360

1420

Max. exchanger output (%)

90

Varianter Frekvens (Hz) Maks. effekt, elvarmebatteri 1 (kW) (kW) Spenning (V) Spenning, HE batteri Maks. effekt, elvarmebatteri 2 (kW) Spenning, HE batteri 2 Maks. fasestrøm - aggregat (A) Max current phase - first coil (A) Max current phase - second coil (A)
DEX3060 standard

50

1,5

1x230

230

4,5

3x400

3,1

9,7

4,5

Dex3060 dematerialisert

50

1,5

1x230

230

4,5

3x400

3,1

9,7

4,5

DEX3090 standard

50

2,5

1x230

230

6,0

3x400

3,1

13,7

5,8

Dekoderen er integrert.

50

2,5

1x230

230

6,0

3x400

3,1

13,7

5,8

DEX3120 standard

50

3,6

1x230

3x400

9,0

3x400

4,9

4,3

8,8

DÉX3120 integrasjonsenheten

50

3,6

1x230

3x400

9,0

3x400

4,9

4,3

8,8

Det kompakte kabinettet er produsert i aluzink (AZ 185-C4) og leveres som standard hvitlakkert (RAL9003). Isolasjonen oppfyller klasse A2-s1, d0 i henhold til EN 13501.

Som et ekstra alternativ kan DEX3000 leveres lakkert i ønsket farge mot et pristillegg.

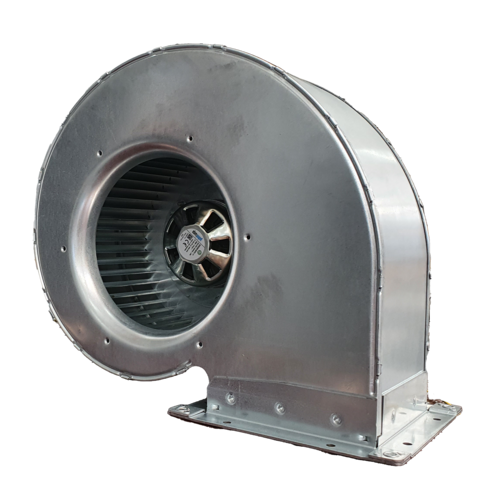

Aggregatet inneholder to vifter (uteluft / tilluft og fraluft / avkast). Viftehuset inneholder et hjul med fremoverkurvede blader, som drives av en EC-motor, klasse IE5 (Super Premium Efficiency). Motorene reguleres trinnløst via motorreguleringen MC.

Varmegenvinningen skjer via en motstrømsveksler i aluminium med en høy virkningsgrad på opptil 80%.

Det integrerte bypass-spjeldet brukes til å lede uteluften utenom varmeveksleren ved behov, f.eks. ved temperaturregulering, nattkjøling samt og av-ising. (For av-ising er et ettervarmeelement helt nødvendig).

DEX3000 er utstyrt med kompaktfiltre i de to luftstrømmene - filtrene er enkle å skifte.

Følgende filter brukes som standard:

Avtrekksluft: ePM10 60% (M5)

Tilluft: ePM1 55% (F7).

Som et ekstra alternativ tilbys ePM1 80% (F9).

For å oppnå lengre levetid på spesielt de avanserte filtrene er det også mulighet for å montere et forfilter, filtertype ISO Coarse 85% (G4) kompaktfilter.

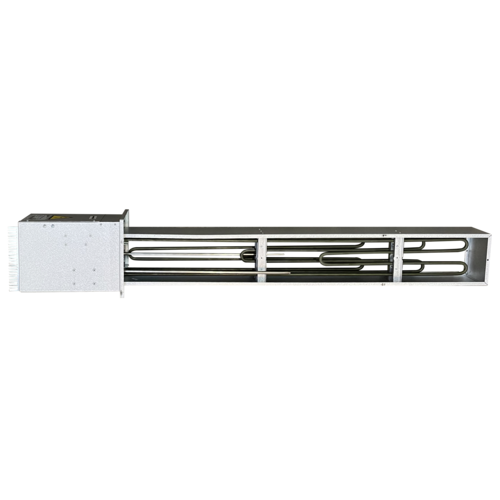

Aggregatene kan leveres med eller uten innebygd kjøle-/varmebatteri. Velg mellom el-ettervarmebatteri, vannvarmebatteri, kjølebatteri eller kombibatteri.

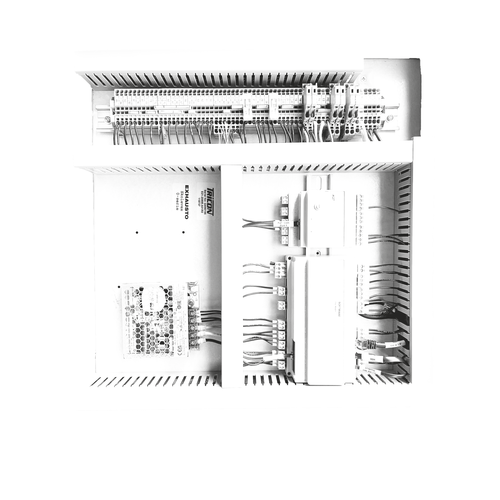

Tilkoblingsboksen kan nås på høyre side av aggregatet. Når døren er åpen, kan automatikkdelen trekkes ned for enklere tilgang.

DELINTEGRERET MONTERING

DEX3000 kan også bestilles i en utførelse beregnet for montering delvis integrert i et nedhengt tak. På den måten skjules en stor del av enheten i det nedhengte taket, mens den nederste delen, hvor tilluften kommer ut, vil være synlig. På den måten oppnås en diskret og kompakt installasjon, som ikke reduserer takhøyden særlig mye.

MONTERING

Aggregatet festes til takkonstruksjonen ved hjelp av de medfølgende monteringsbeslagene. Det er viktig å være oppmerksom på at takkonstruksjonens bæreevne er tilstrekkelig til å bære aggregatet; finn aggregatets vekt under tekniske data. For detaljert instruksjon, vennligst se monteringsanvisningen.

Hvis uteluft og avtrekk går direkte bakover gjennom veggen, anbefaler vi å bruke de to transportbeslagene for ekstra festing - se tegningen nedenfor.

MONTERINGSALTERNATIVER

I det enkelte lokale vil det ofte være én optimal plassering for aggregatet. Derfor er det en stor fordel at DEX3000 gir mange forskjellige muligheter for kanalslutning. Aggregatet kan tilkobles med kanalene ført bakover gjennom veggen, ført opp gjennom taket eller ut av siden mot ytterveggen - se illustrasjonen nedenfor.

HØYERE EFFEKTIVITET

For å fordele den friske luften optimalt i rommet utnytter DEX3000-seriens aggregater den såkalte "Coanda-effekten": Når aggregatet er montert direkte under taket dannes det et undertrykk mellom luftstrømmen fra aggregatet (tilluften) og takets overflate, og tilluftsstrømmen holdes tett på taket. Tilluften blandes med romluften under hele prosessen, noe som reduserer lufthastigheten og sikrer en rask og effektiv fordeling av den friske luften i hele rommet.

For at dette prinsippet kan fungere, må det ikke plasseres større hindringer i taket som f.eks. lampkassetter og lign.

Andre faktorer som påvirker god ventilasjonseffektivitet og luftfordeling:

Plassering av apparatet umiddelbart under taket med henblikk på korrekt utgangsvinkel og utnyttelse av coanda-effekten

Temperaturforhold mellom romluften og tilluften

Energi fra innblåsingsstrålen (luftvalse)

Nedenstående illustrasjoner viser de forskjellige kastelengdene ved tilsvarende luftmengder.

Målet er at det i oppholdsområdet er en konstant lufthastighet (L02) på < 0,2 m/s for å unngå trekk.

Plassering av DEX3000

Ved planlegging av en DEX3000-løsning må det tas hensyn til rommets form for å oppnå optimal plassering av enheten.

I rom med kvadratisk grunnplan med nesten like lange vegger, kan DEX3000 plasseres fritt, men best nær midten av veggen. I smale rom anbefaler vi at DEX3000 plasseres midt på den korte veggen for å sikre god sirkulasjon av ventilasjonsluften, mens plassering på den lange veggen bør unngås.

Webserver overvåking

DEX3000 leveres med EXcon-automatikk inkl. webserverløsning, hvor flere aggregater kan overvåkes sentralt fra f.eks. et vaktmesterkontor.

Det er på den måten mulig å ha full oversikt over driften av aggregatene. Webserverløsningen stiller samtidig ytterligere styringsmuligheter til rådighet.

Som tilbehør til DEX3000 kan det bestilles et løst HMI-betjeningspanel, som tilsluttes DEX3000 med en servicekabel. Med HMI-panelet kan aggregatets drift kontrolleres og ytterligere innstillinger kan utføres. Et betjeningspanel kan anvendes til flere DEX3000-aggregater.

Betjeningspanelet er med sin visuelle utforming enkel og lett å anvende for alle brukertyper.

EXCON-AUTOMATIKK

Hva kjennetegner den integrerte EXcon-automatikk

Brukervennlig

  • Innebygd intelligent webserver med brukerdefinert informasjonsnivå

Pålitelig

  • Med moduloppdelt BUS-system elimineres potensielle feil
  • Sikkerhet mot uautorisert tilgang
  • Effektiv feilsøking og oversikt

Kostnadseffektiv

  • Enkel implementering, opplæring og vedlikehold
  • Mange tilpasningsmuligheter
  • Unik brukervennlighet
  • Energisparende ved å sikre optimal drift

Fleksibel

  • Med plattform som kan kundetilpasses
  • Mulighet for oppgradering

Fremtidsrettet

  • Tilpasninger via SD-kort
  • Mulighet for integrasjon i mange forskjellige CTS-systemer

Produkt- og tilbehørsvarianter

  • DEX3060 standard
    DEX3060 standard
  • Dex3060 dematerialisert
    Dex3060 dematerialisert
  • DEX3090 standard
    DEX3090 standard
  • Dekoderen er integrert.
    Dekoderen er integrert.
  • DEX3120 standard
    DEX3120 standard
  • DÉX3120 integrasjonsenheten
    DÉX3120 integrasjonsenheten
