THFV
Strømningsreguleringssystem
THFV
Strømningsreguleringssystem
Takhatt for luftinntak - brukes som avslutning på kanalsystemet over taket. Flott design, enkel montering og lydløs konstruksjon.
THFV

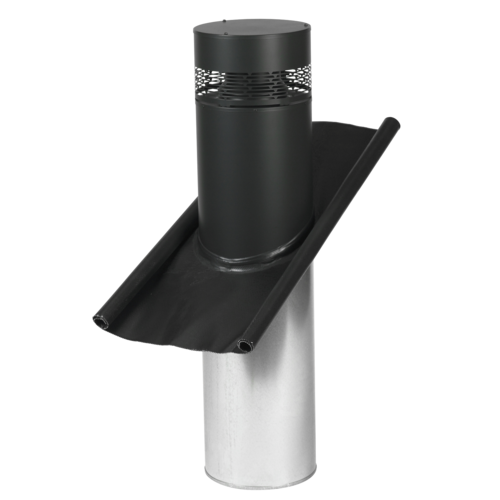

EXHAUSTO takhatt THFV er for uteluftinntak med avrundet innløp, så det er et minimalt trykktap.
Takhattene brukes der hvor det ønskes en arkitektonisk og luftteknisk riktig avslutning av kanalsystemet over taket.
Takhattene er enkle å montere i ulike takkonstruksjoner, med monteringsmuligheter på mange forskjellige taktyper.
Den stillegående konstruksjonen gjør dem spesielt egnet der det stilles høye krav til miljøet og i tettbygde områder.
Takhattene er bygget opp av galvanisert plater ytterst, deretter 50 mm mineralull, glassvev og innvendig galvanisert perforert plate.
På toppen er THFV laget med netting som hindrer uønskede gjenstander i å komme inn i kanalsystemet.
Takhattene brukes der hvor det ønskes en arkitektonisk og luftteknisk riktig avslutning av kanalsystemet over taket.
Takhattene er enkle å montere i ulike takkonstruksjoner, med monteringsmuligheter på mange forskjellige taktyper.
Den stillegående konstruksjonen gjør dem spesielt egnet der det stilles høye krav til miljøet og i tettbygde områder.
Takhattene er bygget opp av galvanisert plater ytterst, deretter 50 mm mineralull, glassvev og innvendig galvanisert perforert plate.
På toppen er THFV laget med netting som hindrer uønskede gjenstander i å komme inn i kanalsystemet.
Viktigste produktegenskaper
- Moderne design
- Enkel montasje
- Lydsvak konstruksjon
- 50 mm isolering (overholder DS428)
- Mange størrelser
- Nybygg
- Renovering
- Kommersielle lokaler
- Skolebygninger
Takhatter til uteluftinntak
Moderne design
Enkel montering
Lydsvak konstruksjon
50 mm isolering (overholder DS428)
Mange størrelser
| Varianter | Maks. takvinkel |
|---|---|
| THFV160-600, takhette for utvendig luftekanal | 30 |
| THFV160-900, taghette for uteluftinntak | 45 |
| THFV160-1200, takhatt for uteluftinntak | 60 |
| THFV200-600, takluke for uteluftinntak | 30 |
| THFV200-900, utendørs luftinntakshette | 45 |
| THFV200-1200, takke til uteluftinntak | 60 |
| THFV250-600, utsugshatt for uteluftinntak | 30 |
| THFV250-900, takløsning for uteluftinntak | 45 |
| THFV250-1200, takhette for uteluftinntak | 60 |
| THFV315-600, uteluftinnsugingslokk | 30 |
| THFV315-900, takluftinntakshette | 45 |
| THFV315-1200, utendørs takventil for luftinntak | 60 |
| THFV400-600, takluke for uteluftinntak | 30 |
| THFV400-900, takhette for uteluftinntak | 45 |
| THFV400-1200, takhette for uteluftsinnlegg | 60 |
| THFV500-900, uteluftinntakshette | 40 |
| THFV500-1200, uteluftinntakstakluke | 50 |
| THFV630-900, takhette for uteluftinntak | 35 |
| THFV630-1200, utendørs luftinntakshette | 45 |
| Mål | ||||||
| THFV størrelse | C1 Ø mm | C Ø mm | L mm | L1 mm | Vekt* kg | Maks. takvinkel V |
| 160-600 | Ø160 | Ø270 | 600 | 760 | 16 | 30° |
| 160-900 | Ø160 | Ø270 | 900 | 1060 | 18 | 45° |
| 160-1200 | Ø160 | Ø270 | 1200 | 1360 | 21 | 60° |
| 200-600 | Ø200 | Ø305 | 600 | 785 | 12 | 30° |
| 200-900 | Ø200 | Ø305 | 900 | 1085 | 14 | 45° |
| 200-1200 | Ø200 | Ø305 | 1200 | 1385 | 17 | 60° |
| 250-600 | Ø250 | Ø370 | 600 | 835 | 14 | 30° |
| 250-900 | Ø250 | Ø370 | 900 | 1135 | 19 | 45° |
| 250-1200 | Ø250 | Ø370 | 1200 | 1435 | 22 | 60° |
| 315-600 | Ø315 | Ø440 | 600 | 905 | 19 | 30° |
| 315-900 | Ø315 | Ø440 | 900 | 1205 | 24 | 45° |
| 315-1200 | Ø315 | Ø440 | 1200 | 1505 | 29 | 60° |
| 400-600 | Ø400 | Ø510 | 600 | 1015 | 25 | 30° |
| 400-900 | Ø400 | Ø510 | 900 | 1315 | 30 | 45° |
| 400-1200 | Ø400 | Ø510 | 1200 | 1615 | 35 | 60° |
| 500-900 | Ø500 | Ø610 | 900 | 1440 | 35 | 40° |
| 500-1200 | Ø500 | Ø610 | 1200 | 1740 | 42 | 50° |
| 630-900 | Ø630 | Ø738 | 900 | 1550 | 56 | 35° |
| Varianter | C1 | L (mm) | L1 (mm) | Ø C (mm) | Empty weight (kg) |
|---|---|---|---|---|---|
| THFV160-600, takhette for utvendig luftekanal | 160 |
600 |
760 |
270 |
16 |
| THFV160-900, taghette for uteluftinntak | 160 |
900 |
1060 |
270 |
18 |
| THFV160-1200, takhatt for uteluftinntak | 160 |
1200 |
1360 |
270 |
21 |
| THFV200-600, takluke for uteluftinntak | 200 |
600 |
785 |
305 |
12 |
| THFV200-900, utendørs luftinntakshette | 200 |
900 |
1085 |
305 |
14 |
| THFV200-1200, takke til uteluftinntak | 200 |
1200 |
1385 |
305 |
17 |
| THFV250-600, utsugshatt for uteluftinntak | 250 |
600 |
835 |
370 |
14 |
| THFV250-900, takløsning for uteluftinntak | 250 |
900 |
1135 |
370 |
19 |
| THFV250-1200, takhette for uteluftinntak | 250 |
1200 |
1435 |
370 |
22 |
| THFV315-600, uteluftinnsugingslokk | 315 |
600 |
905 |
440 |
19 |
| THFV315-900, takluftinntakshette | 315 |
900 |
1205 |
440 |
24 |
| THFV315-1200, utendørs takventil for luftinntak | 315 |
1200 |
1505 |
440 |
29 |
| THFV400-600, takluke for uteluftinntak | 400 |
600 |
1015 |
510 |
25 |
| THFV400-900, takhette for uteluftinntak | 400 |
900 |
1315 |
510 |
30 |
| THFV400-1200, takhette for uteluftsinnlegg | 400 |
1200 |
1615 |
510 |
35 |
| THFV500-900, uteluftinntakshette | 500 |
900 |
1440 |
610 |
35 |
| THFV500-1200, uteluftinntakstakluke | 500 |
1200 |
1740 |
610 |
42 |
| THFV630-900, takhette for uteluftinntak | 630 |
900 |
1550 |
738 |
56 |
| THFV630-1200, utendørs luftinntakshette | 630 |
1200 |
1850 |
738 |
61 |
| THFV | Innsettingsdemping dB | ||||||
| størrelse | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
| 160-600 | 1 | 6 | 22 | 23 | 22 | 12 | 5 |
| 160-900 | 2 | 8 | 23 | 27 | 28 | 17 | 8 |
| 160-1200 | 4 | 11 | 25 | 28 | 33 | 22 | 10 |
| 200-600 | 3 | 5 | 15 | 25 | 24 | 13 | 5 |
| 200-900 | 5 | 6 | 20 | 29 | 30 | 18 | 7 |
| 200-1200 | 7 | 11 | 26 | 31 | 34 | 23 | 9 |
| 250-600 | 4 | 7 | 13 | 19 | 12 | 7 | 4 |
| 250-900 | 5 | 9 | 20 | 26 | 18 | 10 | 6 |
| 250-1200 | 6 | 11 | 25 | 30 | 23 | 13 | 7 |
| 315-600 | 4 | 5 | 11 | 15 | 9 | 4 | 4 |
| 315-900 | 5 | 8 | 15 | 20 | 12 | 5 | 5 |
| 315-1200 | 7 | 10 | 20 | 25 | 15 | 7 | 6 |
| 400-600 | 2 | 5 | 9 | 11 | 6 | 4 | 3 |
| 400-900 | 2 | 6 | 14 | 20 | 9 | 6 | 5 |
| 400-1200 | 4 | 7 | 14 | 22 | 11 | 7 | 7 |
| 500-900 | 2 | 3 | 12 | 17 | 8 | 4 | 4 |
| 500-1200 | 2 | 5 | 14 | 21 | 10 | 6 | 5 |
| 630-900 | 1 | 4 | 12 | 10 | 7 | 5 | 3 |
| 630-1200 | 1 | 5 | 16 | 12 | 8 | 6 | 3 |
Målene E, F og G gjelder kun for PERFORM-dekning.
For Zink er dekningen alltid 100 mm.
PERFORM-dekningen kan tilpasses innenfor +/- 2,5° i forhold til oppgitt takhelling.
