Moderne teknologi i historisk skolebygg
I forbindelse med en renovering i 2022 ble ti klasserom på den evangeliske skolen "Stephan Roth" i Zwickau utstyrt med de desentrale ventilasjonsaggregatene i serien DEX3000 fra EXHAUSTO. Siden den gang har lærere og elever kunnet glede seg over betydelig forbedret innendørs luftkvalitet i de historiske bygningene.
Prosjektet

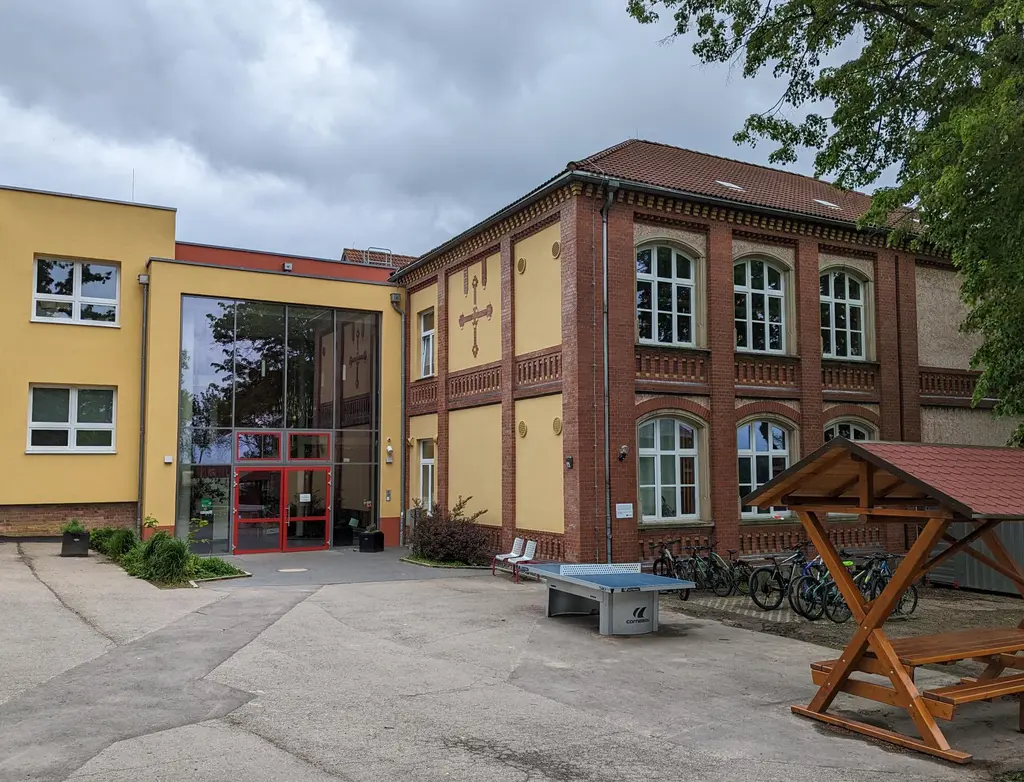

Den nåværende evangeliske skolen Stephan Roth i bydelen Cainsdorf i Zwickau kan spores tilbake til 1849. Bygningene har en omskiftelig historie bak seg, blant annet som polyteknisk videregående skole og som grunnskole i den frie delstaten Sachsen frem til 2012.
Siden den gang har den vært drevet av institusjonen "Christen Machen Schule" som en evangelisk grunnskole, "Stephan Roth". De evangeliske skolene i Sachsen er statlig anerkjente private friskoler.
Det pedagogiske og konseptuelle mangfoldet er samlet i den evangeliske profilen, som utgjør grunnlaget for skolens kristne menneskesyn. "Hovedfag: Menneske", fremheves konsekvent på skolens hjemmeside, og dette kravet ville skolen gjerne kunne leve opp til i forbindelse med det nyeste initiativet for å forbedre inneklimaet for elever og lærere.
I tillegg til å optimalisere luftkvaliteten med tanke på koronapandemien, omfattet dette også en reduksjon av patogener i inneluften. Samtidig var det fokus på så høy energieffektivitet i ventilasjonsløsningen som mulig.
Løsningen
Kun bruk av desentraliserte enheter var mulig
På grunn av de bygningstekniske forholdene og den løpende driften av skolen var det ikke mulig å bygge inn et sentralt ventilasjonssystem. I forbindelse med den videre planleggingen møtte de ansvarlige fra privatskolen i første omgang Denny Kühnert, teknisk salg av ventilasjonsløsninger hos EXHAUSTO by Aldes, til et referansemøte i et skoleprosjekt som allerede var gjennomført med suksess.
Sammen med den planleggingsansvarlige, ingeniørfirmaet Kunkel (Zwickau), ble den desentrale enhetsserien EXHAUSTO DEX3000 valgt.
Den omfatter modellene DEX3060 (luftkapasitet 150 – 650 m³/h), DEX3090 med en luftkapasitet på 150 – 900 m³/h og DEX3120 med en luftkapasitet på 300 – 1400 m³/h. Alle tre modellene er tilgjengelige i en versjon for takmontering eller delvis integrert montering.
Det ble installert totalt ti DEX3090-enheter i himlingene med en luftkapasitet på opptil 900 m³/t , noe som tilsvarer størrelsen på klasserommet på Stephan Roth Evangeliske Skole. Monteringen ble utført av et team fra InovaTech GmbH (Meerane).
Høy energieffektivitet og varmebeskyttelse om sommeren
For at anlegget alltid skulle kunne drives energieffektivt med den hygienisk nødvendige volumstrømmen, ble apparatene utstyrt med PIR-sensor og CO₂-sensor. CO₂-innholdet i rommet bør ikke overskride grenseverdien iht. VDI 6040 på 1000 ppm CO₂ ved normal bruk. Planleggingsavdelingen og de ansvarlige på skolen la også stor vekt på et lavt lydtrykknivå i rommet, slik at undervisningen forstyrres minst mulig. For å unngå inntak av røykfylt uteluft er apparatene utstyrt med en integrert røykvarsler.
Den ønskede energieffektiviteten sikres via varmegjenvinningen som oppnås via den integrerte motstrømsvarmeveksleren med høy virkningsgrad på opptil 80 %. For å beskytte mot varme om sommeren ble det montert et bypass-spjeld som sender luften rundt varmeveksleren. Dermed oppnås ekstra kjøling ved at den kjølige uteluften føres direkte inn i rommene om natten. Dermed tilføres maksimal luftmengde uavhengig av hvor mange personer som befinner seg i rommet.
For bruk av ute- og avkastluft ble det for hver DEX3090-enhet i hvert klasserom montert to runde værbeskyttelsesgitter (AR 637, 315 mm diameter) av aluminium. De ble delvis lakkert og tilpasset fasadens farge. I vindusfrontene erstattet blendede ruter med utvendige gitter. Slik integreres også disse harmonisk i den fredede bygningens utseende.
AR637
Fasade med gullakkerte rister for uteluft/avkastluft AR637
AR637
Blendevinduer med gitter for uteluft/avkastluft AR637
DEX3000
Klasserom utstyrt med DEX3000
Data
Modernisering: | 2022-2023 |
Type: | Utdanningsinstitusjon |
Byggherre: | Den evangeliske skolen "Stephan Roth", Zwickau |
Planlegging: | Ingeniørfirmaet Kunkel GmbH, Zwickau |
Installasjons- | InovaTech GmbH, Meerane |
Produkter
DEX3000 – Luftmengde 150 til 1400 m³/h
- Desentrale vifter i tre forskjellige størrelser
- Energieffektiv og stillegående ventilasjonsløsning
- Luftskifte tilpasset romutnyttelsen
- Filteralternativer tilpasset uteluftkvaliteten (ODA) for å oppnå ønsket kvalitet på tilluften
- Mange muligheter for fleksibel kanaltilkobling
- Enkel installasjon og service samt raskt filterbytte
Les mer om våre DEX3000-produkter her
AR 637 – Utvendig gitter
- Rundt utvendig gitter for avkast- og uteluft fra ventilasjonsanlegg
- Diameter 125 til 315 mm
- Regnavvisende lameller, avstand 20 mm
- Aluminium, overflate anodisert, matt.
- Fiksering med synlig skrue i den innvendige kragen
- Innvendig med beskyttelsesgitter 12 mm x 12 mm, Ø 1,2 mm i galvanisert stål
(EXHASTO DK selger ikke AR 637)
