VVR Fasadeutløp

VVR

Fasadeutløp

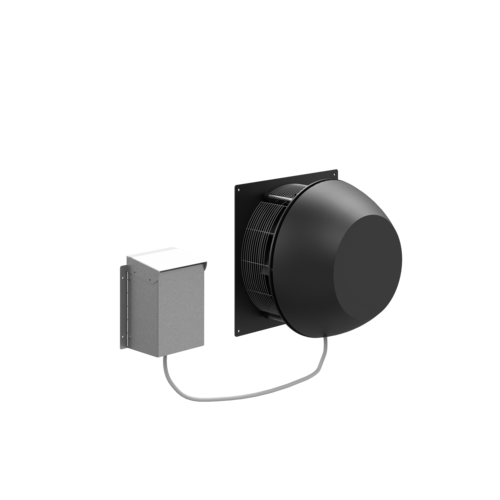

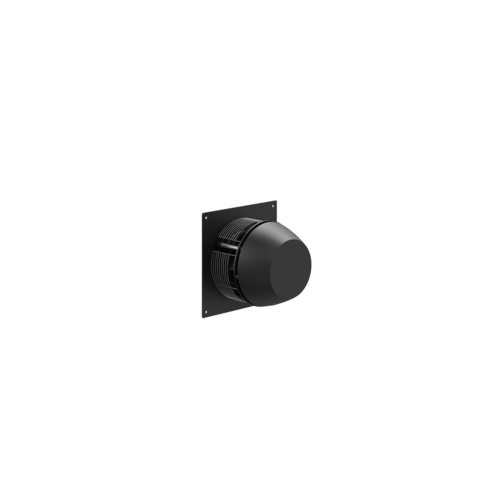

Veggvifte med radialt avkast - for avtrekk. VVR er laget av støpt aluminium, som gir lang holdbarhet. VVR kan monteres på murgjennomføring MGO.
VVR
Last ned CAD-fil
VVR
BESKRIVELSE:
VVR veggvifte er en avtrekksvifte laget av støpt aluminium, noe som sikrer problemfri drift i lang tid. Det finnes også en veggjennomføring MGO som sikrer enkel og korrekt montering.

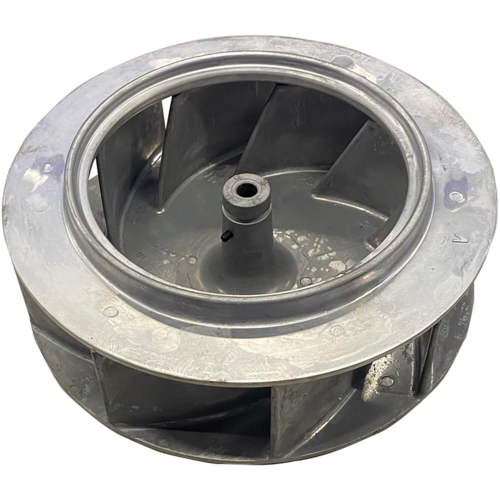

VVR veggvifte har B-hjul bakoverbøyde skovler i aluminium, har radial luftstrøm. VVR er tilgjengelig i 4 størrelser - VVR160, -200, -250, og -315.

MOTORER:
VVR160 og -200 er tilgjengelig med 1-fasemotor, de andre modellene med EC-motor.

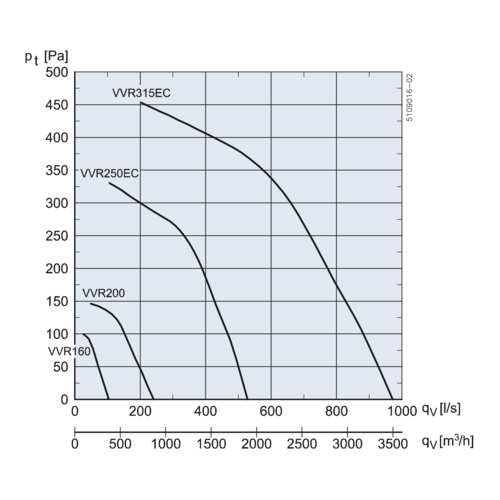

Få oversikt over de enkelte størrelsene nedenfor.
VVR

Viktigste produktegenskaper

  • Radialt avkast
  • Høy korrosjonsbestandighet
  • Bakoverbøyde skovler
  • Høy virkningsgrad
  • Lave driftskostnader
  • Kan brukes sammen MGO veggjennomføring
Varianter Maks. totalvirkningsgrad (%) ECO måleopstilling Krav til effektivitetsgrad ECO effektivetetsgrad i optimalt driftspunkt EC-motor Nominal speed (t/min) El-forsyning Overbelastningsvern Motoreffekt (kW)
VVR16041EC

C

62, N(2015)



1400

3 x 0,75 mm²

Innebygget termosikring (TP211) i motorens strømkrets


VVR20041EC

C

62, N(2015)



1400

3 x 0,75 mm²

Innebygget termosikring (TP211) i motorens strømkrets


VVR25041EC2

53,5

C

62, N(2015)

79,4

EC-motor med innebygget VSD

1635



Innebygget i motorstyring

0,18

VVR31541EC2

55,1

C

62, N(2015)

78,0

EC-motor med innebygget VSD

1635



Innebygget i motorstyring

0,37

Forutsetninger:

  • I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst
  • P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med.
  • Oppgitte data er ved t = 20 °C
  • Densitet = 1,2 kg/m3
  • Verdiene er basert på bruk av overgangsstykke svarende til OGSR
  • Medietemperatur: min. -12 °C, maks. +60 °C
  • Omgivelsestemperatur: maks. +40 °C
  • Trykkforhold: < 1,11
  • øvrige punkter ift. EC 327/2011 - se veiledningen for produktet

For lettere montage anvendes eventuelt MGO-murgennemføring sammen med VVR-vægventilatoren. MGO-murgennemføring er opbygget af galvaniseret plade og er indvendigt lyd- og kondensisoleret med 25 mm isolering. Der er indbygget overtryksspjæld og gennemføringen kan indstilles i længden 210 - 400 mm, så den kan tilpasses murtykkelsen. MGO kan monteres sammen med en diffusor (1), indløbsmuffe ILMF og afdækningsflange MGAF som vist herunder. MONTAGELØSNING 1 Når murgennemføring (MGO) afsluttes glat med indvendig mur, skal der monteres afdækningsflange (MGAF) og indløbsmuffe (ILMF), inden der afsluttes med en diffusor (1). MONTAGELØSNING 2 Hvis murgennemføringen (MGO) er kortere end murens tykkelse, skal der monteres indløb (ILU) og muffe (MF) eller spirorør (SR), hvortil diffusoren (1) fastgøres. MONTAGELØSNING 3 Er der langt mellem murgennemføringen (MGO) og udsugningsstedet, skal der monteres indløb (ILU), og der tilsluttes spirorør (SR).

VVR
Varianter A (mm) C (mm) D (mm) Ø B (mm) E Ø (mm) Vekt (kg)
VVR16041EC

235

335

65

275

160

10

VVR20041EC

260

385

65

345

200

13

VVR25041EC2

320

435

75

440

250

22

VVR31541EC2

365

500

75

525

315

29

Varianter Frekvens (Hz) Maks. strømstyrke (A) El-forsyning Maks. opptatt effekt Motoreffekt (kW) Motor 1 x230 V Amp/kW
VVR16041EC

50

0,2

Single-phased

0,022


VVR20041EC

50

0,35

Single-phased

0,054


VVR25041EC2

50

1,2



0,18

0,18

1,2 / 0,18

VVR31541EC2

50

2,6



0,43

0,37

2,6 / 0,37

ECO måleopstilling

C

VVR er fremstilt i støpt aluminium, som gir en høy korrosjonsbestandighet (Korrosjonsklasse C4 iht. EN ISO 12944-2). Den er malt i en sort farge RAL7021,

VVR er en avtrekksvifte med radialt avkast.

Konstruksjonen sikrer en optimal luftteknisk løsning med minimalt lydnivå.

VVR veggvifte er egnet til ventilasjonsoppgaver der det stilles krav til effektiv og driftsøkonomisk ventilasjon.

Det spesielt utviklede sentrifugalhjulet med bakoverbøyde skovler gir en høy virkningsgrad og lave driftskostnader.

For enklere montering anvendes eventuelt MGO-murgjennomføring sammen med VVR-veggvifte. MGO-murgjennomføring er av galvaniserte plater og er innvendig lyd- og kondensisolert med 25 mm isolering. Det er innebyggd overtryksspjeld og gjennomføringen kan reguleres i lengden mellom 210 - 400 mm, så den kan tilpasses veggtykkelsen. MGO kan monteres sammen med en diffusor (1), innløpsmoffe ILMF og dekkplate MGAF som vist under.

MONTASJELØSNING 1: Når murgjennomføring (MGO) avsluttes i flukt med innvendig vegg, kan det monteres dekkflens (MGAF) og innløpsmuffe (ILMF), før det avsluttes med en ventil (1).

MONTASJELØSNING 2: Hvis murgjennomføringen (MGO) er kortere end veggens tykkelse, kan det monteres innløp (ILU) og muffe (MF) eller spirorør (SR), som ventil (1) kan festes på.

MONTASJELØSNING 3 Er det langt mellem veggjennomføringen (MGO) og avtrekks stedet, kan det monteres innløb (ILU), og det tilsluttes spirorør (SR).

Produkt- og tilbehørsvarianter

  • VVR16041EC
    VVR16041EC
  • VVR20041EC
    VVR20041EC
  • VVR25041EC2
    VVR25041EC2
  • VVR31541EC2
    VVR31541EC2
