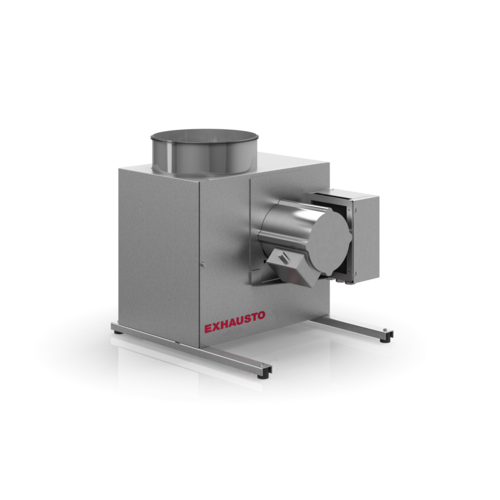

Boksvifte i 7 størrelser - de fleste kan velges med EC-motor. Kompakt boksvifte rettet mot behov for rake luftmengde endringer.
BESF
Last ned CAD-fil
BESF
BESKRIVELSE

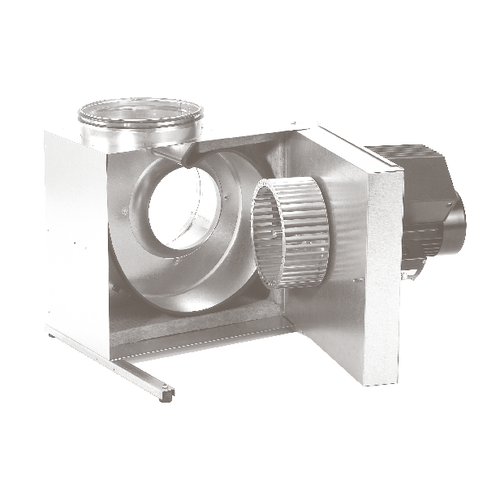

BESF boksvifte er en vifte med foroverbøyde skovler F-hjul og støydempende isolasjon. BESF er tilgjengelig i 7 størrelser BESF146, -160, -180, -200, -225, -250, og -280.

For de fleste størrelser kan man velge en modell med EC-motor for mer effektiv drift. Få oversikt over de enkelte størrelsene nedenfor.

TEMPERATUR
Tåler temperaturer opp til 60 °C ved normal drift.

Branngassvifte
Hvis det er behov for en sertifisert branngassvifte, henviser vi til FSB-boksvifte, som er beskrevet under produktgruppe Brannsikring
BESF

Viktigste produktegenskaper

  • Kompakt
  • Raske luftmengde endringer
  • Driftssikker løsning
  • F-hjul (framoverbøyde skovler)
Varianter Betingelser

BESF16041

Forutsetninger:

* I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst

** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med.

Oppgitte data er ved t = 20 °C

Densitet = 1,2 kg/m3

Medietemperatur: min. -12 °C, maks. +60 °C

Omgivelsestemperatur: maks. +40 °C

Trykkforhold: < 1,13


BESF16021EC2

Forutsetninger:* I er den maksimale strømforbruket i hele reguleringsområdet - eller fullbelastningsstrømmen hvis denne er størst** P1 er den maksimale strømforbruket fra strømnettet, der P2 er effekten som motoren er merket med.Oppgitte data er ved t = 20°CTetthet = 1,2 kg/m3Medietemperatur: min. -12°C, maks. +60°COmgebungstemperatur: maks. +40°CTrykkforhold: < 1,11

BESF18041EC2

Forudsætninger:> * I are the maximum absorbed current in the entire control range - or the rated current if it is higher> ** P1 is the maximum absorbed power from the power grid, where P2 is the power the motor is rated for.> The given data is at t = 20°C> Density = 1.2 kg/m3> Media temperature: min. -12°C, max. +60°C> Ambient temperature: max. +40°C> Pressure ratio: < 1.11

BESF20041EC2

Forudsætninger: * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.Opgivne data er ved t = 20°CDensitet = 1,2 kg/m3Medietemperatur: min. -12°C, max. +60°COmgivelsestemperatur: max. +40°CTrykforhold: < 1,11

BESF22541EC2

Forutsetninger:> * Du er den maksimale strømmen som er tatt opp i hele reguleringsspekteret - eller full belastningsstrøm hvis denne er størst> ** P1 er den maksimale effekten som er tatt opp fra strømnettet, der P2 er effekten som motoren er merket med.> Oppgitte data er ved t = 20°C> Tetthet = 1,2 kg/m3> Medietemperatur: min. -12°C, maks. +60°C> Omgivelsestemperatur: maks. +40°C> Trykkforhold: < 1,11

BESF25041EC2

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESF28043EC

Forutsetninger:* I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med.Oppgitte data er ved t = 20 °CDensitet = 1,2 kg/m3Medietemperatur: min. -12 °C, maks. +60 °COmgivelsestemperatur: maks. +40 °CTrykkforhold: < 1,18

Varianter Maks. totalvirkningsgrad (%) Krav til effektivitetsgrad ECO effektivetetsgrad i optimalt driftspunkt EC-motor Nominal speed (t/min) El-forsyning Overbelastningsvern Motoreffekt (kW)


49, N(2015)



EC-motor med innebygget VSD

1400

1x230 V

Innebygget i motorstyring


BESF16041

1400



Innebygget termosikring (TP211) i motorens strømkrets

0,9



N, 49(2015)



EC-motor med innebygget VSD

1400

1x230 V

Innebygget i motorstyring


BESF16021EC2

50,3

49, N (2015)

65,1

EC-motor med innebygget VSD

2800

1x230 V

Innebygget i motorstyring

0,75

BESF18041EC2

48,5

49, N (2015)

69,3

EC-motor med innebygget VSD

1440

1x230 V

Innebygget i motorstyring

0,18

BESF20041EC2

48,6

49, N (2015)

67

EC-motor med innebygget VSD

1435

1x230 V

Innebygget i motorstyring

0,37

BESF22541EC2

53,9

49, N (2015)

71,3

EC-motor med innebygget VSD

1420

1x230 V

Innebygget i motorstyring

0,75

BESF25041EC2

53,5

49, N (2015)

69

EC-motor med innebygget VSD

1420

1x230 V

Innebygget i motorstyring

1,1

BESF28043EC

58,5

49, N (2015)

73,2

EC-motor med innebygget VSD

1448

3x400 V

Innebygget i motorstyring

2,2

Forutsetninger:

  • I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst
  • P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med.
  • Oppgitte data er ved t = 20 °C
  • Densitet = 1,2 kg/m3
  • Verdiene er basert på bruk av overgangsstykke svarende til OGSR
  • Medietemperatur: min. -12 °C, maks. +60 °C
  • Omgivelsestemperatur: maks. +40 °C
  • Trykkforhold: < 1,11
  • øvrige punkter ift. EC 327/2011 - se veiledningen for produktet

BESF boxventilator kan monteres i forskjellige posisjoner. Dog må ventilatoren ikke plasseres, så motoren vender nedad. Standard montering: A Alternative monteringsmuligheter B/C/D: Bemerk: Ved intermittent drift er det risiko for kondensvann i motoren - benytt monteringsmetode A eller B BESF boxventilator må ikke monteres utendørs - her henvises til utendørs versjon av BESB (OD).

BESF
Varianter A (mm) B (mm) C (mm) G (mm) E Ø (mm) Vekt (kg)

345

295

200

350

160


BESF16041

370

320

235

400

200

17

370

320

235

400

200


BESF16021EC2

370

320

235

400

200

22

BESF18041EC2

410

355

235

400

200

23

BESF20041EC2

440

380

280

500

250

23

BESF22541EC2

500

430

280

500

250

32

BESF25041EC2

550

470

360

650

315

32

BESF28043EC

600

515

360

650

315

65

Varianter Maks. luftmengde (m3/h)

540

BESF16041

970

970

BESF16021EC2

1475

BESF18041EC2

1740

BESF20041EC2

1800

BESF22541EC2

2520

BESF25041EC2

3240

BESF28043EC

5080

Varianter Frekvens (Hz) Maks. strømstyrke (A) Spenning (V) Maks. opptatt effekt Motoreffekt (kW) ErP-effektivitetsgrad Motor Amp/kW

50

0,75


BESF16041

50

0,8



0,19

0,9



3,8 / 0,75



0,85


BESF16021EC2

50

3,8

1x230



0,75


BESF18041EC2

50

1,4

1x230



0,18


BESF20041EC2

50

2,6

1x230



0,37

67


BESF22541EC2

50

5

1x230



0,75


BESF25041EC2

50

8,5

1x230



1,1

69


BESF28043EC

50

5,3

3x400



2,2

73,2



BESF boksvifte er laget av Aluzink AZ185 klasse C4 iht. EN/ISO12944-2 og lyd- og kondensisoleret med 30 mm mineralull.

BESF kan som standard håndtere en medietemperatur på opptil 60°C.

Ved bruk som røykvifte kan:

BESF146-180 som standard håndtere opptil 200°C i 60 min.

BESF200-280 som standard håndtere opptil 300°C i 60 min.

Hvis det er behov for sertifisert branngassvifte, henvises det til FSB

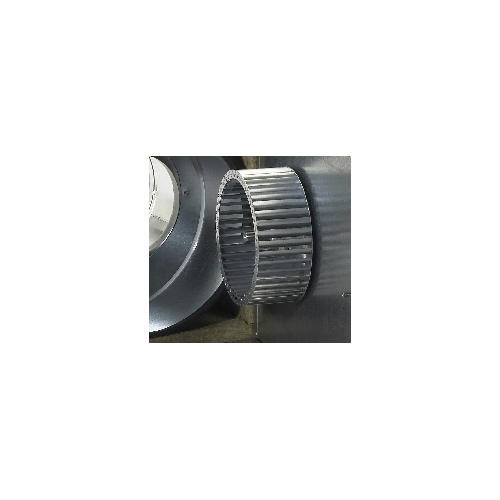

Viftehjulet er et F-hjul laget i galvaniseret stål.

Det har fremoverbøyde skovler, som betyr at boksviften kan genere et høyt trykk i forhold til den kompakte størrelse.

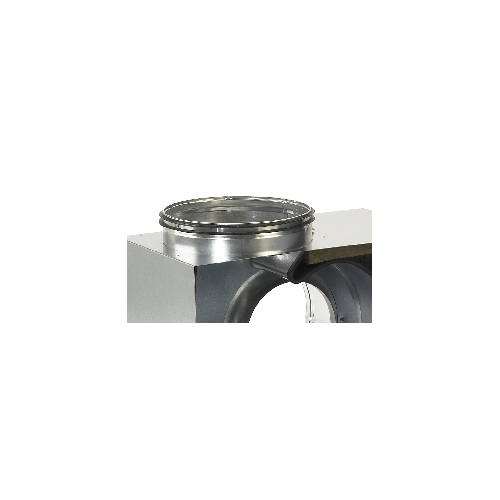

Stussene på BESF er utstyrt med gummipakninger for lettere montering av kanaler.

For å minimere støy og vibrasjon har boksviften som standard effektive svingningsdempere montert på bærevinkler.

For å minimere systemtrykkfallet ved tilkobling til kanalsystemet, kan vi anbefale at det monteres et OGSR-overgangsstykke (tilbehør).

OGSR er et spesialutviklet sirkulært overgangsstykke med innebygde ledeplater, som kan leveres til BESF200, 225, 250 og 280, og bidrar til å oppnå maksimal kapasitet og virkningsgrad.

OGSR kan ikke leveres til øvrige BESF.

BESF-boksvifte har motoren koblet direkte til viftehjulet.

BESF-boksvifte kan leveres med to forskjellige motoralternativer:

  • EC-motor
  • 1-faset AC-motor

Motorene er utført i tetthetsklasse IP54 og alle materialer er minst klasse F (155 °C). Alle motortyper har innebygd overstrømsbeskyttelse.

Produkt- og tilbehørsvarianter

  • Aldes
    BESF16041
  • BESF16021EC2
    BESF16021EC2
  • BESF18041EC2
    BESF18041EC2
  • BESF20041EC2
    BESF20041EC2
  • BESF22541EC2
    BESF22541EC2
  • BESF25041EC2
    BESF25041EC2
  • BESF28043EC
    BESF28043EC

Dokumenter

Showing 1 - y of dokument
  • BESF, BESF/7 - Versjon 2, montasje, installasjon og vedlikehold
    Veiledninger
    2 Mb
  • BESF EF-samsvarserklæring
    Sertifikater og erklæringer
    126 Kb
  • Diagram for DTH16041EC, DTH20041EC, DTV16041EC, DTV20041EC, VVR16041EC, VVR20041EC, BESF14641EC
    Vejledninger
    202 Kb
