BESB Boksvifte

BESB

Boksvifte

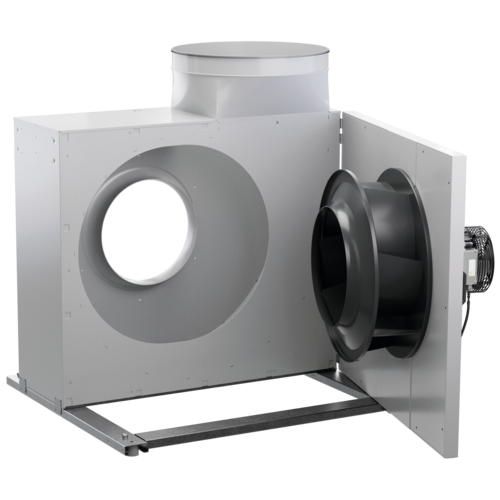

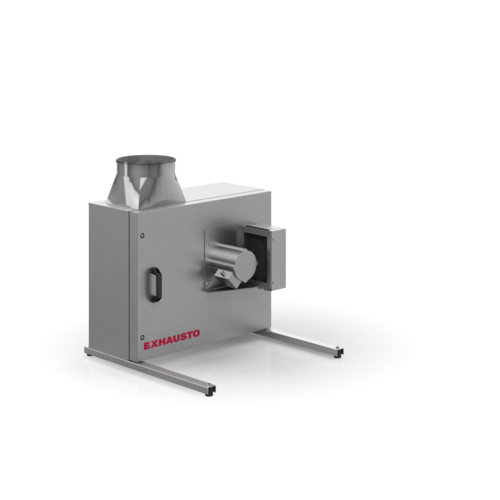

Boksvifte med EC-motor - tilgjengelig i syv størrelser. Lavt energiforbruk, lavt støynivå og lave servicekostnader.

Se varianter

Last ned CAD-fil

BESB

BESKRIVELSE:
BESB boksvifte er en lavenergivifte med bakoverbøyde skovler (B-hjul) og lyddempende isolering.

BESB er tilgjengelig i 7 størrelser, med 9 kapasiteter - BESB250, BESB315, BESB400, BESB500, BESB560, BESB630 (BESB631) og BESB710

Alle leveres med måleuttak for luftmengdemåling, unntatt BESB250.

MOTORER:
Alle BESB boksvifter leveres med EC-motor. Få overblik over de enkelte størrelsers under.

TEMPERATUR:
BESB boksvifter tåler temperaturer op til 80 °C ved normal drift.

Branngassvifte
Hvis det er behov for en sertifisert branngassvifte, refererer vi til FSB boksvifte som er beskrevet under produktgruppe Brannsikring

BESB250-500:

> Kan bestilles i utendørs versjon (OD), som har følgende egenskaper.
> Temperaturområde - tåler varm luft opp til 200 °C
> Kondensavløp for posisjon A

BESB560-710:

> Alltid egnet for utendørs montering
> Kondensavløp leveres med, men er ikke montert

Viktigste produktegenskaper

Lave driftskostnader
Lengre serviceintervaller
Lavt lydnivåLett tilgang for service, på grunn av service dør Bakoverbøyde skovler Minimalt energiforbruk

Funksjonsbeskrivelse

BESB er registrert i databasen for byggevarer som kan brukes i Svanemerktet bygning.

Varianter	Betingelser	RPM
BESB25041EC2
BESB250EC	Forutsetninger:* I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med.Oppgitte data er ved t = 20 °CDensitet = 1,2 kg/m3Medietemperatur: min. -12 °C, maks. +80 °COmgivelsestemperatur: maks. +40 °CTrykkforhold: < 1,11øvrige punkter ift. EC 327/2011 - se produktveiledningen	1445
BESB25041EC2OD, utendørs
BESB250EC-OD, utendørs	Forutsetninger: * I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst ** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med. Oppgitte data er ved t = 20 °C Densitet = 1,2 kg/m3 Medietemperatur: min. -12 °C, maks. +80 °C Omgivelsestemperatur: maks. +40 °C Trykkforhold: < 1,11 øvrige punkter ift. EC 327/2011 - se produktveiledningen	1445
BESB25041EC2S, DELT
BESB31541EC2
BESB315EC	Forutsetninger: * I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst ** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med. Oppgitte data er ved t = 20 °C Densitet = 1,2 kg/m3 Medietemperatur: min. -12 °C, maks. +80 °C Omgivelsestemperatur: maks. +40 °C Trykkforhold: < 1,11 øvrige punkter ift. EC 327/2011 - se produktveiledningen	1435
BESB31541EC2OD, utendørs
BESB315EC-OD, utendørs	Forutsetninger: * I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst ** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med. Oppgitte data er ved t = 20 °C Densitet = 1,2 kg/m3 Medietemperatur: min. -12 °C, maks. +80 °C Omgivelsestemperatur: maks. +40 °C Trykkforhold: < 1,11 øvrige punkter ift. EC 327/2011 - se produktveiledningen	1435
BESB31524EC2S
BESB40041EC2
BESB400EC	Forutsetninger:* I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med.Oppgitte data er ved t = 20 °CDensitet = 1,2 kg/m3Medietemperatur: min. -12 °C, maks. +80 °COmgivelsestemperatur: maks. +40 °CTrykkforhold: < 1,11øvrige punkter ift. EC 327/2011 - se produktveiledningen	1435
BESB40041EC2OD, utendørs
BESB400EC-OD	Forutsetninger: * I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst ** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med. Oppgitte data er ved t = 20 °C Densitet = 1,2 kg/m3 Medietemperatur: min. -12 °C, maks. +80 °C Omgivelsestemperatur: maks. +40 °C Trykkforhold: < 1,11 øvrige punkter ift. EC 327/2011 - se produktveiledningen	1435
BESB40041EC2S
BESB50041EC2
BESB500-1-EC	Forutsetninger:* I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med.Oppgitte data er ved t = 20 °CDensitet = 1,2 kg/m3Medietemperatur: min. -12 °C, maks. +80 °COmgivelsestemperatur: maks. +40 °CTrykkforhold: < 1,11øvrige punkter ift. EC 327/2011 - se produktveiledningen	1420
BESB50041EC2OD, utendørs
BESB500-1-EC-OD, utendørs	Forutsetninger: * I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst ** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med. Oppgitte data er ved t = 20 °C Densitet = 1,2 kg/m3 Medietemperatur: min. -12 °C, maks. +80 °C Omgivelsestemperatur: maks. +40 °C Trykkforhold: < 1,11 øvrige punkter ift. EC 327/2011 - se produktveiledningen	1420
BESB50043EC	Forutsetninger:* I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med.Oppgitte data er ved t = 20 °CDensitet = 1,2 kg/m3Medietemperatur: min. -12 °C, maks. +80 °COmgivelsestemperatur: maks. +40 °CTrykkforhold: < 1,11øvrige punkter ift. EC 327/2011 - se produktveiledningen
BESB500-3-EC-OD	Forutsetninger: * I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst ** P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med. Oppgitte data er ved t = 20 °C Densitet = 1,2 kg/m3 Medietemperatur: min. -12 °C, maks. +80 °C Omgivelsestemperatur: maks. +40 °C Trykkforhold: < 1,11 øvrige punkter ift. EC 327/2011 - se produktveiledningen
BESB50041EC2S
BESB56043EC
BESB63043EC
BESB63143EC
BESB71043EC

Varianter	Maks. totalvirkningsgrad (%)	ECO måleopstilling	Krav til effektivitetsgrad	ECO effektivetetsgrad i optimalt driftspunkt	EC-motor	Nominal speed (t/min)	El-forsyning	Overbelastningsvern	Motoreffekt (kW)
BESB25041EC2	68,4	D	64, N(2015)	96,8	EC-motor med innebygget VSD	1400		Innebygget i motorstyring	0,18
BESB250EC	0,684		64, N(2015)	96,8	EC-motor med innebygget VSD	1400		Innebygget i motorstyring	0,18
BESB25041EC2OD, utendørs	68,4	D	64, N(2015)	96,8	EC-motor med innebygget VSD	1400		Innebygget i motorstyring	0,18
BESB250EC-OD, utendørs	0,684	D	64, N(2015)	96,8	EC-motor med innebygget VSD	1400		Innebygget i motorstyring	0,18
BESB25041EC2S, DELT	68,4	D	64, N(2015)	96,8	EC-motor med innebygget VSD	1400		Innebygget i motorstyring	0,18
BESB31541EC2	69,0	D	64, N(2015)	92,8	EC-motor med innebygget VSD	1400		Innebygget i motorstyring	0,37
BESB315EC	0,69	D	64, N(2015)	92,8	EC-motor med innebygget VSD	1400	1x230 - 50 Hz	Innebygget i motorstyring	0,37
BESB31541EC2OD, utendørs	69	D	64, N(2015)	92,8	EC-motor med innebygget VSD	1400		Innebygget i motorstyring	0,37
BESB315EC-OD, utendørs	0,69	D	64, N(2015)	92,8	EC-motor med innebygget VSD	1400		Innebygget i motorstyring	0,37
BESB31524EC2S	69	D	64, N(2015)	92,8	EC-motor med innebygget VSD	1400		Innebygget i motorstyring	0,37
BESB40041EC2	71,6	D	64, N(2015)	95	EC-motor med innebygget VSD	1435		Innebygget i motorstyring	0,75
BESB400EC	0,716	D	64, N(2015)	95	EC-motor med innebygget VSD	1435	1x230 - 50 Hz	Innebygget i motorstyring	0,75
BESB40041EC2OD, utendørs	71,6	D	64, N(2015)	95	EC-motor med innebygget VSD	1435		Innebygget i motorstyring	0,75
BESB400EC-OD	0,716	D	64, N(2015)	95	EC-motor med innebygget VSD	1435		Innebygget i motorstyring	0,75
BESB40041EC2S	71,6	D	64, N(2015)	95	EC-motor med innebygget VSD	1435		Innebygget i motorstyring	0,75
BESB50041EC2	71,5	D	64, N(2015)	89,6	EC-motor med innebygget VSD	1420		Innebygget i motorstyring	1,1
BESB500-1-EC	0,715	D	64, N(2015)	89,6	EC-motor med innebygget VSD	1420	1x230 - 50 Hz	Innebygget i motorstyring	1,1
BESB50041EC2OD, utendørs	71,5	D	64, N(2015)	89,6	EC-motor med innebygget VSD	1420		Innebygget i motorstyring	1,1
BESB500-1-EC-OD, utendørs	0,715	D	64, N(2015)	89,6	EC-motor med innebygget VSD	1420		Innebygget i motorstyring	1,1
BESB50043EC	74,6	D	64, N(2015)	89	EC-motor med innebygget VSD	1757		Innebygget i motorstyring	2,2
BESB500-3-EC-OD	74,6	D	64, N(2015)	89	EC-motor med innebygget VSD	1757		Innebygget i motorstyring	2,2
BESB50041EC2S	71,5	D	64, N(2015)	89,6	EC-motor med innebygget VSD	1420		Innebygget i motorstyring	1,1
BESB56043EC	71,3	D	64, N(2015)	79,3		1650			4,1
BESB63043EC	70,8	D	64, N(2015)	76,6		1550			5,9
BESB63143EC	71,5	D	64, N(2015)	74,5		1850			11,1
BESB71043EC	72,6	D	64, N(2015)	77,6		1380			11,1

Forutsetninger:

I er maksimal opptatt strøm i hele reguleringsområdet - eller fullaststrømmen hvis den er størst
P1 er maksimal opptatt effekt fra el-nettet der P2 er effekten som motoren er merket med.
Oppgitte data er ved t = 20 °C
Densitet = 1,2 kg/m3
Verdiene er basert på bruk av overgangsstykke svarende til OGSR
Medietemperatur: min. -12 °C, maks. +60 °C
Omgivelsestemperatur: maks. +40 °C
Trykkforhold: < 1,11
øvrige punkter ift. EC 327/2011 - se veiledningen for produktet

Boksventilatoren kan monteres i ulike posisjoner, men det må tas hensyn til at det er plass til å isolere kanalene.

Ved monteringsmetode B eller D, med døren opp, må det brukes spesialbeslag for å holde døren (tilbehør).

Boksventilatoren skal ikke festes til underlaget. Underlaget skal alltid være svingningsdødt og stabilt, slik at det ikke kan komme i svingninger eller bøyes ned. Utendørs modell kan monteres som skisse A og B. De nye modellene BESB560, 630 og 710 kan kun monteres som skisse A.

Varianter	A (mm)	B (mm)	C (mm)	D (mm)	G (mm)	H (mm)	J (mm)	K (mm)	L (mm)	M (mm)	E Ø (mm)	Vekt (kg)
BESB25041EC2	785	625	325	195	800	350	480	185	125	60	250	52
BESB250EC	785	625	325		800						250	52
BESB25041EC2OD, utendørs	785	625	325	195	800	350	480	185	125	60	250	52
BESB250EC-OD, utendørs	785	625	325		800						250	52
BESB25041EC2S, DELT	785	625	325	195	800	350	480	185	125	60	250	52
BESB31541EC2	785	675	355	195	800	385	455	205	125	60	315	57
BESB315EC	785	675	355		800						315	57
BESB31541EC2OD, utendørs	785	675	355	195	800	385	455	205	125	60	315	57
BESB315EC-OD, utendørs	785	675	355		800						315	57
BESB31524EC2S	785	675	355	195	800	385	455	205	125	60	315	57
BESB40041EC2	895	775	390	195	800	440	525	250	125	80	400	73
BESB400EC	895	775	390		800						400	73
BESB40041EC2OD, utendørs	895	775	390	195	800	440	525	250	125	80	400	73
BESB400EC-OD	895	775	390		800						400	73
BESB40041EC2S	895	775	390	195	800	440	525	250	125	80	400	73
BESB50041EC2	990	860	425	285	850	485	580	300	170	80	500	88
BESB500-1-EC	990	860	425		850						500	88
BESB50041EC2OD, utendørs	990	860	425	285	850	485	580	300	170	80	500	88
BESB500-1-EC-OD, utendørs	990	860	425		850						500	88
BESB50043EC	990	860	425	285	850	485	580	300	170	80	500	91
BESB500-3-EC-OD	990	860	425	285	850	485	580	300	170	80	500	91
BESB50041EC2S	990	860	425	285	850	485	580	300	170	80	500	88
BESB56043EC	1120	960	455	277	1050	540	470	286	170	80	560
BESB63043EC	1255	1085	490	277	1100	600	525	320	170	80	630
BESB63143EC	1255	1085	490	295	1100	600	525	320	170	80	630
BESB71043EC	1395	1220	540	295	1150	670	580	355	170	80	710

Varianter	Min. luftmengde	Maks. luftmengde (m3/h)
BESB25041EC2	350	2260
BESB250EC	350	2260
BESB25041EC2OD, utendørs	350	2260
BESB250EC-OD, utendørs	350	2260
BESB25041EC2S, DELT	350
BESB31541EC2	570	3590
BESB315EC	570	3590
BESB31541EC2OD, utendørs	570	3590
BESB315EC-OD, utendørs	570	3590
BESB31524EC2S
BESB40041EC2	950	6000
BESB400EC	950	6000
BESB40041EC2OD, utendørs	950	6000
BESB400EC-OD	950	6000
BESB40041EC2S
BESB50041EC2	1180	7300
BESB500-1-EC	1180	7300
BESB50041EC2OD, utendørs	1180	7300
BESB500-1-EC-OD, utendørs	1180	7300
BESB50043EC	1330	10800
BESB500-3-EC-OD	1330	10800
BESB50041EC2S
BESB56043EC	1465	13600
BESB63043EC	1940	19100
BESB63143EC	1880	22500
BESB71043EC	2290	23300

Varianter	Spenning (V)	Frekvens (Hz)	Maks. opptatt effekt	Maks. strømstyrke (A)	Motoreffekt (kW)	Motor Amp/kW
BESB25041EC2	1x230	50		1,2	0,18
BESB250EC				1,2	0,18
BESB25041EC2OD, utendørs	1x230	50		1,2	0,18
BESB250EC-OD, utendørs			0,17	1,2	0,18	1,2 / 0,18
BESB25041EC2S, DELT	1x230	50		1,2	0,18
BESB31541EC2	1x230	50		2,2	0,37
BESB315EC			0,35	2,2	0,37	2,2 / 0,37
BESB31541EC2OD, utendørs	1x230	50		2,2	0,37
BESB315EC-OD, utendørs			0,35	2,2	0,37	2,2 / 0,37
BESB31524EC2S	1x230	50		2,2	0,37
BESB40041EC2	1x230	50		4,5	0,75
BESB400EC			0,67	4,5	0,75	4,5 / 0,75
BESB40041EC2OD, utendørs	1x230	50		4,5	0,75
BESB400EC-OD			0,67	4,5	0,75	4,5 / 0,75
BESB40041EC2S	1x230	50		4,5	0,75
BESB50041EC2	1x230	50		8,5	1,1
BESB500-1-EC			1,23	8,5	1,1	8,5 / 1,1
BESB50041EC2OD, utendørs	1x230	50		8,5	1,1
BESB500-1-EC-OD, utendørs			1,23	8,5	1,1	8,5 / 1,1
BESB50043EC	3x400	50		3,8	2,2
BESB500-3-EC-OD	3x400	50		3,8	2,2
BESB50041EC2S	1x230	50		8,5	1,1
BESB56043EC	3x400	50		6,8	4,1
BESB63043EC	3x400	50		9,1	5,9
BESB63143EC	3x400	50		15,4	11,1
BESB71043EC	3x400	50		12,5	11,1

Varianter	ECO måleopstilling
BESB25041EC2	D
BESB250EC
BESB25041EC2OD, utendørs	D
BESB250EC-OD, utendørs	D
BESB25041EC2S, DELT	D
BESB31541EC2	D
BESB315EC	D
BESB31541EC2OD, utendørs	D
BESB315EC-OD, utendørs	D
BESB31524EC2S	D
BESB40041EC2	D
BESB400EC	D
BESB40041EC2OD, utendørs	D
BESB400EC-OD	D
BESB40041EC2S	D
BESB50041EC2	D
BESB500-1-EC	D
BESB50041EC2OD, utendørs	D
BESB500-1-EC-OD, utendørs	D
BESB50043EC	D
BESB500-3-EC-OD	D
BESB50041EC2S	D
BESB56043EC	D
BESB63043EC	D
BESB63143EC	D
BESB71043EC	D

BESB boksvifter er lavet av Aluzink AZ185 klasse C4 iht. EN/ISO12944-2 og lyd- og kondensisoleret med 50 mm mineralull.

BESB kan som standard klare en medietemperatur på op til 80°C, men kan i BESB250-500 OD-variant klare temperaturer helt op til 200°C.

Viftens hjul er et B-hjul. For BESB250, BESB315, BESB400 og BESB500 er hjulet laget av støpt aluminium. For BESB560, BESB630, BESB631 og BESB710 er hjulet laget av stål.

Det har bakoverbøyde skovler, hvilket sikrer et lavt energiforbruk, og har dessuten den fordelen at skitt ikke så lett setter seg fast og reduserer hjulets effektivitet.

Stussene på BESB er forsynet med gummitetninger, og overgangsstykket på avkastsiden er spesielt utviklet for minimalt trykktap.

For å minimere støy og vibrasjon har boksviften som standard effektive vibrasjonsdempere montert på bærevinkler.

Boksviften BESB250-500 er montert med splitt hengsler som sikrer at døren kan fjernes ved installasjon og service selv under svært trange plassforhold eller ved transport på vanskelige steder

BESB boksviften er konstrueret til å transportere luft med fuktighet på under 80% RH

BESB kan leveres i OD-variant med kondensvfløp for luft med fuktighet over 80% RH

Blir det problemer med å få transportert BESB boksviften inn i ett stykke, kan den bestille som SPLIT utgave.

Boksviften må monteres av montør godkjent av EXHAUSTO
Boksviften må sluttetestes før montøren leverer viften

BESB560, BESB630, BESB631 og BESB710 kan ikke fås som SPLIT
