EFC1P2 Ventilasjonstårn

EFC1P2

Ventilasjonstårn

Elektronisk hastighetsregulator for FC- og EC-motorer som krever 0-10 V styresignal.
EFC1P2

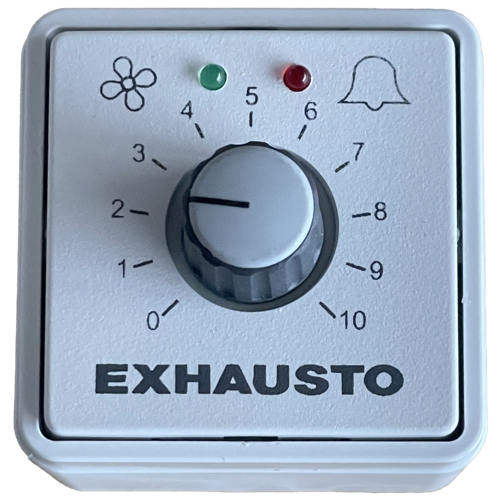

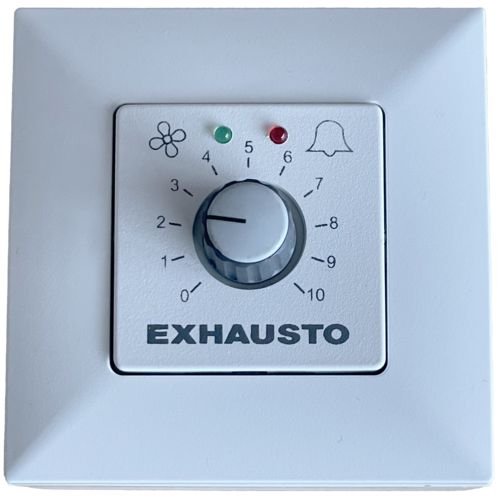

Elektronisk hastighetsregulator til FC- og EC-motorer som krever 0-10 V styresignal. Anvendes til manuell trinnløs regulering av omdreiningstall av alle EXHAUSTO vifter, som er montert med FC- eller EC-motor. Med EFC1P2 kan omdreiningstallet reguleres trinnløst i intervallet 25-100%.
EFC1P2

Installasjon av EFC1P2

Dimensjonering av strømkabelen skal foretas iht. gjeldende forskrifter. Det må tas hensyn til forholdene på installasjonsstedet, herunder temperaturforhold og kabelens oppleggsforhold.

EC-/FC-motoren er beskyttet mot overoppheting og overstrøm. Motoren skal ikke beskyttes ytterligere. Feilmeldeutgangen på motoren kan ikke brukes til ekstern feilmelding, da den er brukt i forb. med EFC1P2.

Ved installasjon av flere 1-fasede vifter med EC-/FC-motor på samme nett med felles nulleder stilles det spesielle krav til dimensjoneringen av nullederen, da opptatt strøm ikke er sinusformet. Installeres f.eks. tre 1-fasede vifter med EC-/FC-motor fordelt på tre faser, er strømmen i nullederen lik summen av de tre viftenes strømforbruk.

Dersom viftene tilkobles en eksisterende installasjon, må det undersøkes om nullederen kan klare denne belastningen.

DC_R_MIN._OUTPUT_VOLTAGE

Innebygget potensiometer

Omgivelsestemperatur

-20 °C - +40 °C

A (mm) B (mm) C (mm) Høyde (mm) Width (mm) Dybde (mm)

53

53

56

53

53

56

Kapslingsklasse

IP20

Produkt- og tilbehørsvarianter

  • EFC1P2, Elektronisk hastighedsregulator
    EFC1P2, Elektronisk hastighedsregulator
