SPLIT-løsning hos Neckar Spinderi

Løsningen: SPLIT-montering utført av EXHAUSTO Service

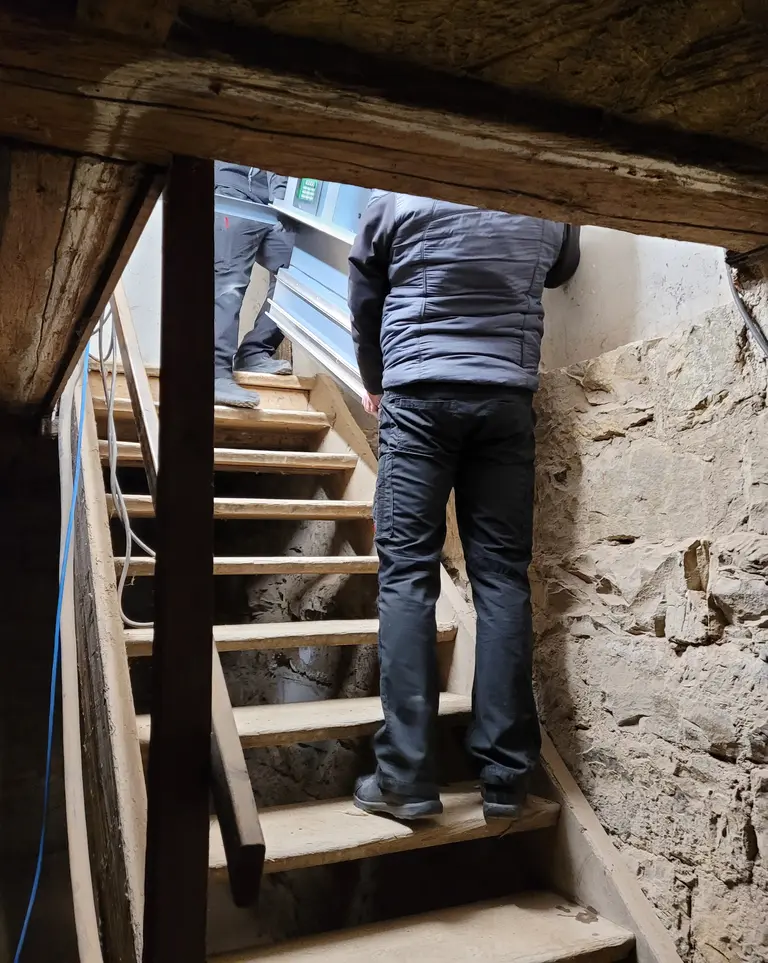

For å kunne få VEX-aggregatet inn på installasjonsstedet ble enheten delt opp i seksjoner og deler direkte på byggeplassen. Dette omfattet blant annet motorseksjoner, rotorseksjon, varmebatterier og kabinettdeler.

EXHAUSTO Service stod for koordinering av inntransport, demontering av aggregatet samt den påfølgende gjenmonteringen på oppstillingsstedet. Selve installasjonen ble utført sammen med kundens egne montører – i dette prosjektet levert av Hartmann GmbH fra Lenningen.

Ved gjenmontering var nøyaktig innretting av seksjonene avgjørende. Alle komponenter måtte stå i vater, og skjøtene ble tettet med den medfølgende tetningstapen i de markerte områdene.

Etter monteringen ble aggregatet visuelt kontrollert. Ytterligere funksjonstester kan først utføres senere, da kanaler, rørinstallasjoner og elektriske tilkoblinger ennå ikke var ferdig montert.

Produkt og teknisk løsning

Prosjektet omfatter en VEX1050RS med roterende varmeveksler, Kanaltilkobling i siden og en ytelse på ca. 5000 m³/h.

Den kompakte konstruksjonen i VEX1000-serien var en vesentlig fordel i dette prosjektet. Spesielt i kjellerområdet med lav takhøyde gjorde det kompakte VEX-aggregatet installasjonen betydelig enklere.

Samtidig er serien utviklet med fokus på enkel SPLIT-montering. Den interne konstruksjonen og de forberedte kabeltilkoblingene gjør både demontering og montering mer effektiv.

Kombinasjonen av kompakt design og SPLIT-montering gir derfor en sterk løsning for prosjekter med vanskelige tilgangsforhold. Den kompakte konstruksjonen reduserer plassbehovet på installasjonsstedet, mens SPLIT-løsningen gjør det mulig å transportere aggregatet gjennom svært smale tilgangsveier.

Resultater og fordeler

SPLIT-monteringen gjorde det mulig å installere en energieffektiv ventilasjonsløsning til tross for svært utfordrende tilgangsforhold.

Prosjektet viser hvordan moderne ventilasjonsteknikk kan integreres i eksisterende bygg når aggregatvalg, transportvei og monteringskonsept koordineres tidlig i prosjektforløpet.

For rådgivere og ventilasjonsentreprenører gir løsningen større fleksibilitet og sikkerhet i prosjekter der aggregater ikke kan bringes inn som komplette enheter eller større seksjoner.

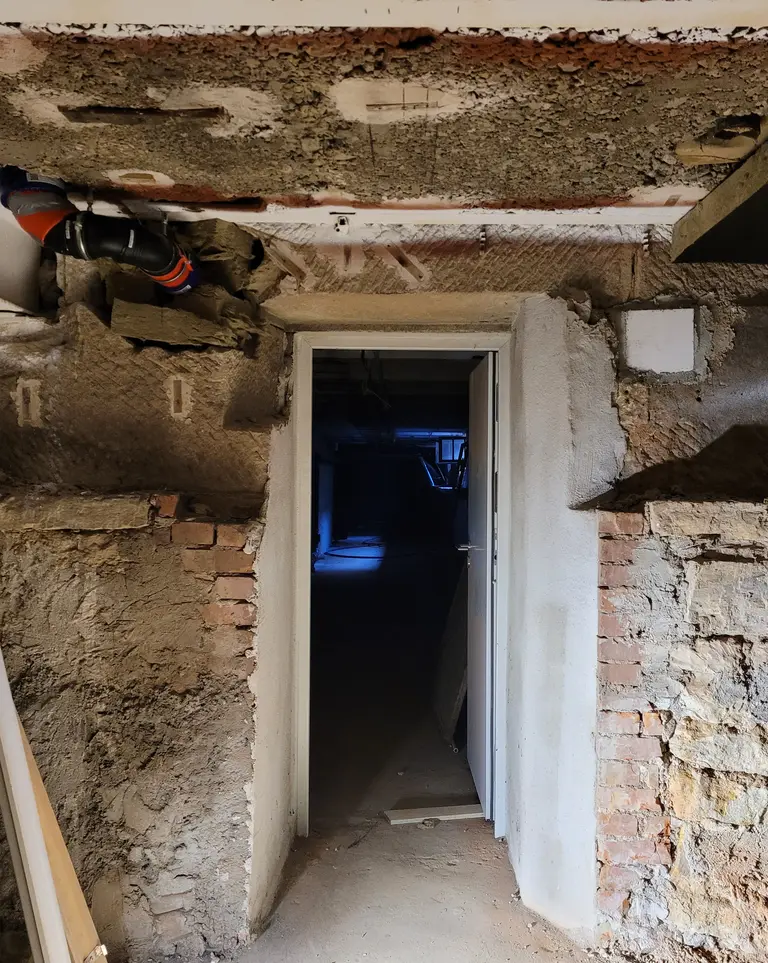

Det anbefales alltid å gjennomgå hele transportveien tidlig i prosjektet. I tillegg til dørmål bør det også tas hensyn til trapper, gangarealer, takhøyder, stålbjelker, oppstillingsplass, plass til hjelpemidler samt tidsmessige forhold ift. det øvrige bygget.
