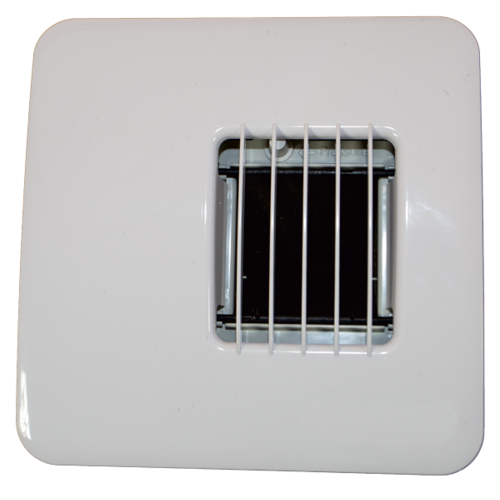

EHV
Ventil og terminal
Bruksområde
EHV er spesielt egnet i baderom og andre miljøer, hvor man ønsker å øke avtrekksluftmengden, når det er høy fuktighet i rommet.
EXHAUSTO avtrekksventil EHV er utstyrt med en patentert fuktstyring, som forserer luftmengden ved økt luftfuktighet, og går tilbake til grunnluftmengden etter hvert som fuktigheten avtar. Den patenterte fuktstyringsmekanismen fungerer mekanisk og uten behov for elektrisk forsyning eller batteri. Utgaver med forsert avtrekk, via eksternt signal eller bevegelsessensor, krever imidlertid forsyning via batteri eller transformator.
Fuktstyringen er fast innstilt til å starte forsering ved 40% relativ fuktighet. Spjeldet i armaturet består av to halvdeler. Med den ene spjeldhalvdelen justeres grunnluftmengden i 6 alternative posisjoner. Den andre spjeldhalvdelen gir ekstra luftmengde ved forsering. Den samlede luftmengden er summen av grunn- og forsert luftmengde.
EHV-ventilen monteres til kanal (loddrett i vegg, vannrett i himling eller i skråvegg). Ventilen kan eventuelt monteres ved hjelp av en brannsikringsplate i metall (FPP). FPP fungerer samtidig som brannsikring av kanalsystemet.
EHV er registrert i databasen for byggeprodukter, som kan brukes i Svanemerket bygg.
Innstilling av grunnluftmengde
Det faste spjeldet kan innstilles i 6 forskjellige posisjoner:
- For å endre ønsket luftmengde
- For å tilpasse til det tilgjengelige trykket
Spjeldet innstilles manuelt og låses ved hjelp av den medfølgende låsetappen for å unngå utilsiktet flytting, f.eks. under rengjøring.
Spjeldet er fabrikkinnstilt til pos. 0, som er min. luftmengde.
Ønskes større luftmengde flyttes spjeldposisjonen nedover.
Hvert trinn øker luftmengden med ca. 10 m³/h (maksimum = 50 m³/h)
FPP
Plate for montasje ved annen kanalåpning enn Ø100 og Ø125:
- Rektangulært fra 67 x 75 mm op til 75 x 67 mm
- Rund fra Ø88 op til Ø100
FPP100
Montasjeplate inkludert nippel med gummitetningslist for lufttett montering i Ø100 mm kanal.
FPP125
Montasjeplate inkludert nippel for gummitetningslist for lufttett montering i Ø125 mm kanal.
Innregulering av ventilen i forhold til ønsket luftmengde - trinn 2:
Avles trykket ved å koble til et manometer som vist på bildet.
Finn innreguleringsdiagrammet i veiledning 3004058 (lenke under).
Bruk den avleste verdien til å finne trykk og luftmengde i henhold til den faste spjeldposisjonen (0-5).
