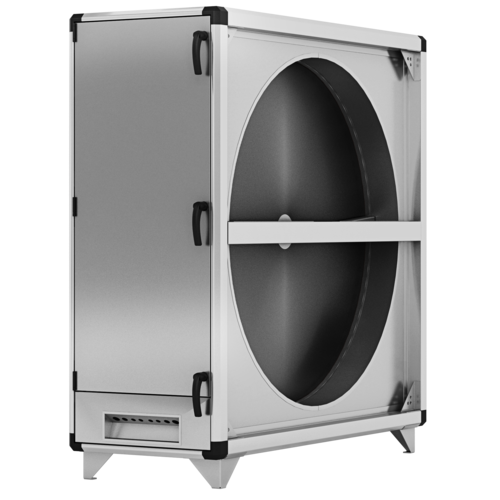

VEX4000 - ROTERENDE VARMEVEKSLER (ER)
Seksjon
Videre kan det overføres fukt fra fraluft til tilluft, og dermed sikres en optimal luftkvalitet i stort sett alle applikasjonsområder.
- Kondenserende rotor – Egnet for ventilasjonssystemer uten befuktning og kjøling. (Standard)
- Entalpi-rotor – Egnet for ventilasjonssystemer med befuktning og uten kjøling. (Tilvalg)
- Sorpsjons-rotor – Egnet for ventilasjonssystemer med befuktning og kjøling. (Tilvalg)
- Belagt kondenserende rotor – Egnet for spesielt korrosive miljøer. (Tilvalg)
Ved valg av ikke-standard rotor må lengre leveringstid regnes med.
Viktigste produktegenskaper
- Høy temperaturvirkningsgrad
- Kompakt løsning for store luftmengder
- Fuktighetsoverføring forhindrer for tørt inneklima
- Finnes med patentert automatisk lekkasjekontroll (ALC)
- Mulighet for å velge mellom 4 rotortyper (Kondenserende, Entalpi, Sorpsjons, belagt kondenserende for korrosivt miljø)
- Mulighet for å velge mellom forskjellige bølgehøyder
- Leveres med og uten renseseksjon (Renseseksjon kreves kombinert med ALC)
Med den roterende varmeveksleren oppnås et redusert energiforbruk i kraft av varmevekslerens høye temperaturvirkningsgrad på opptil 90%.
Det kan også overføres fukt fra avtrekksluft til tilluft, og dermed sikres en optimal luftkvalitet i stort sett alle applikasjonsområder.
Boligbygg
Når det gjelder boligbygg, anbefaler vi å benytte en kryssveksler eller en motstrømsvekser (se VEX300-serien) fremfor en rotorveksler for å unngå risikoen for overføring av fukt og lukt via rotoren.
Alle ER-seksjoner leveres med drivenhet og rotasjonsvakt montert og er integrert med EXcon styringen.
Rotorstyringen kan imidlertid også brukes sammen med andre automatikksystemer.
Drivsystemet består av et reimtrekk langs ytterkant rotor, og en motorstyring som sikrer variabel rotasjonshastighet alt etter varmegjenvinningsbehovet. Systemet styres med et 0-10 V signal, som regulerer rotasjonshastigheten på motoren (også for annen automatikk, inkl. rotorstyring). Dette betyr at drivsystemet ikke er avhengig av en bestemt automatikk.
Rotoren er solidt festet i ramme konstruksjonen, og ved hjelp av leppe- og børstetetninger sikres minimal lekkasje.
EXcon bruker ModBus i rotorstyringen, som omfatter:
-
- Rotasjonsovervåking med ekstern rotasjonssensor
- Alarmrele
- Avising via differansetrykkmåling
- Kjølegjenvinning
Rotorene kan leveres med renblåsingsseksjon, som bidrar til å minimere overføring av forurenset luft fra avtrekksluft til tilluft. Velges renblåsningsfunksjon, er den innebygd. (Det er en forutsetning at det statiske trykket på tilluftssiden er høyere enn på avkastssiden).
VEX model | Højde (mm) | Længde (mm) | Dybde (mm) |
---|---|---|---|
VEX4010 | 1309 | 720 | 1055 |
VEX4020 | 1309 | 720 | 1275 |
VEX4030 | 1499 | 610 | 1549 |
VEX4040 | 1599 | 610 | 1630 |
VEX4050 | 1744 | 610 | 1755 |
VEX4060 | 2069 | 720 | 1930 |
VEX4070 | 2069 | 720 | 2115 |
VEX4080 | 2344 | 720 | 2325 |
VEX4090 | 2594 | 720 | 2625 |
VEX4100 | 2874 | 720 | 2895 |
