Luftavkasthatt for ventilasjonsanlegg med mekanisk ventilasjon.
THA
THA

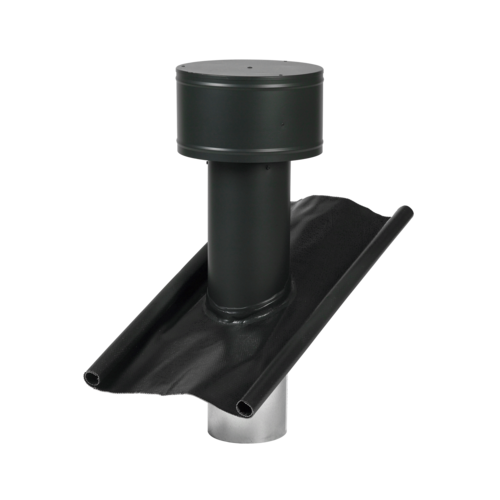

EXHAUSTO-takhatt THA er beregnet for luftavkast i forbindelse med mekaniske ventilasjonssystemer

Takhattenes konstruksjon sikrer en god luftteknisk løsning ved et minimalt trykfall.
THA

Viktigste produktegenskaper

  • Enkelt design
  • Enkel montering
  • Mange størrelser

EXHAUSTO takhatt THA er beregnet til luftavkast i forbindelse med mekanisk ventilasjonsanlegg.

Takhatter til luftavkast

Enkel design

Enkel montering

Mange størrelser

StørrelserL1 mmH mmC mmC2 mmVægt kg
0-35°36-60°
THA160707892160Ø160Ø2805
THA200762987160Ø200Ø3507
THA2508691144190Ø250Ø4409
THA3159951337220Ø315Ø55013
THA40011721422***250Ø400Ø68023
THA5001208*1458**290Ø500Ø85030
THA
Varianter C2 L1 - 0-35 L1 - 36-60 Ø C (mm) Høyde (mm) Empty weight (kg)
THA160, takluket utgang

280

707

892

160

160

5

THA200, taghætte avsug

350

762

987

200

160

7

THA250, takavløftavtrekk

440

869

1144

250

190

9

THA315, luftuttakshatt

550

995

1337

315

220

13

THA400, takvifteutløp

680

1172

1422

400

250

23

THA500, avkastningsluke

850

1208

1458

500

290

30

THA takhatt er til avkast. Det store friarealet sikrer et lavt trykktap selv ved store luftmengder. Det er integrert fuglenett.

Målene E, F og G gjelder kun for PERFORM-flens.

Ved Zink er flensen alltid 100 mm

PERFORM-flensen kan tilpasses innenfor +/- 2,5° i forhold til den oppgitte takhellingen.

A mål varierer etter grad mål. C = nippelmål.

Produkt- og tilbehørsvarianter

  • THA160, takluket utgang
    THA160, takluket utgang
  • THA200, taghætte avsug
    THA200, taghætte avsug
  • THA250, takavløftavtrekk
    THA250, takavløftavtrekk
  • THA315, luftuttakshatt
    THA315, luftuttakshatt
  • THA400, takvifteutløp
    THA400, takvifteutløp
  • THA500, avkastningsluke
    THA500, avkastningsluke

Dokumenter

Showing 1 - y of dokument
  • THA/THF Monteringsanvisning
    Veiledninger
    1 Mb

1 programvare
